In dieser ausführlichen Anleitung zeigen wir dir, wie du eine Deckenlampe absolut sicher montierst, wie du verdeckte Stromleitungen zuverlässig aufspürst und worauf du bei verschiedenen Lampentypen (Standard, LED und Kristalllampe) achten musst.
1. Sicherheit geht vor: Strom ausschalten & Spannungsfreiheit prüfen
Das Wichtigste zuerst – andernfalls droht im schlimmsten Fall Lebensgefahr.

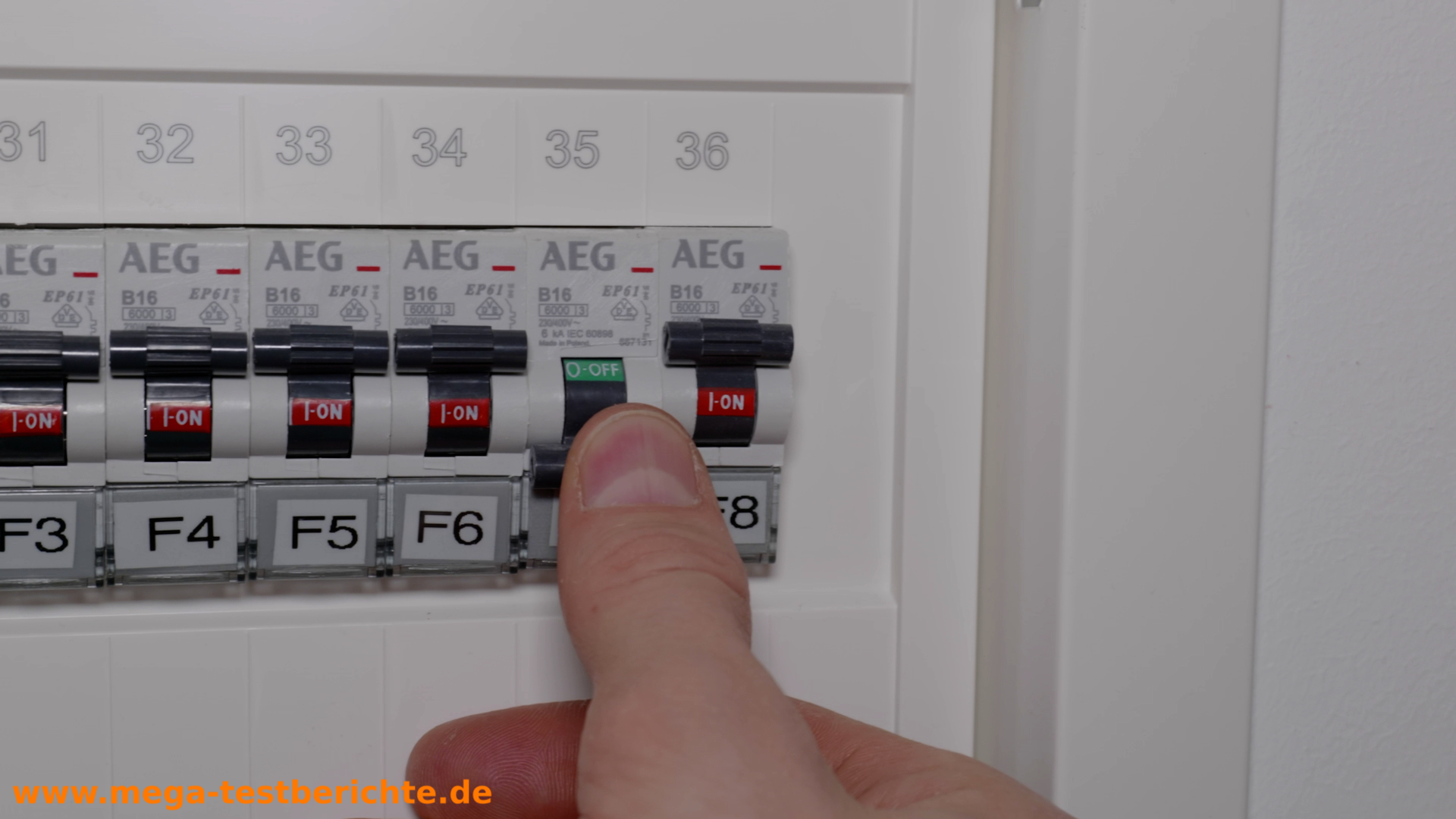

- Sicherung ausschalten: Gehe zum Sicherungskasten und lege den passenden Kipphebel um.
- Die Realität der Beschriftung: Wer weiß schon zu hundert Prozent, ob die Beschriftung im Sicherungskasten fehlerfrei ist? Genau deshalb solltest du dich niemals blind darauf verlassen.

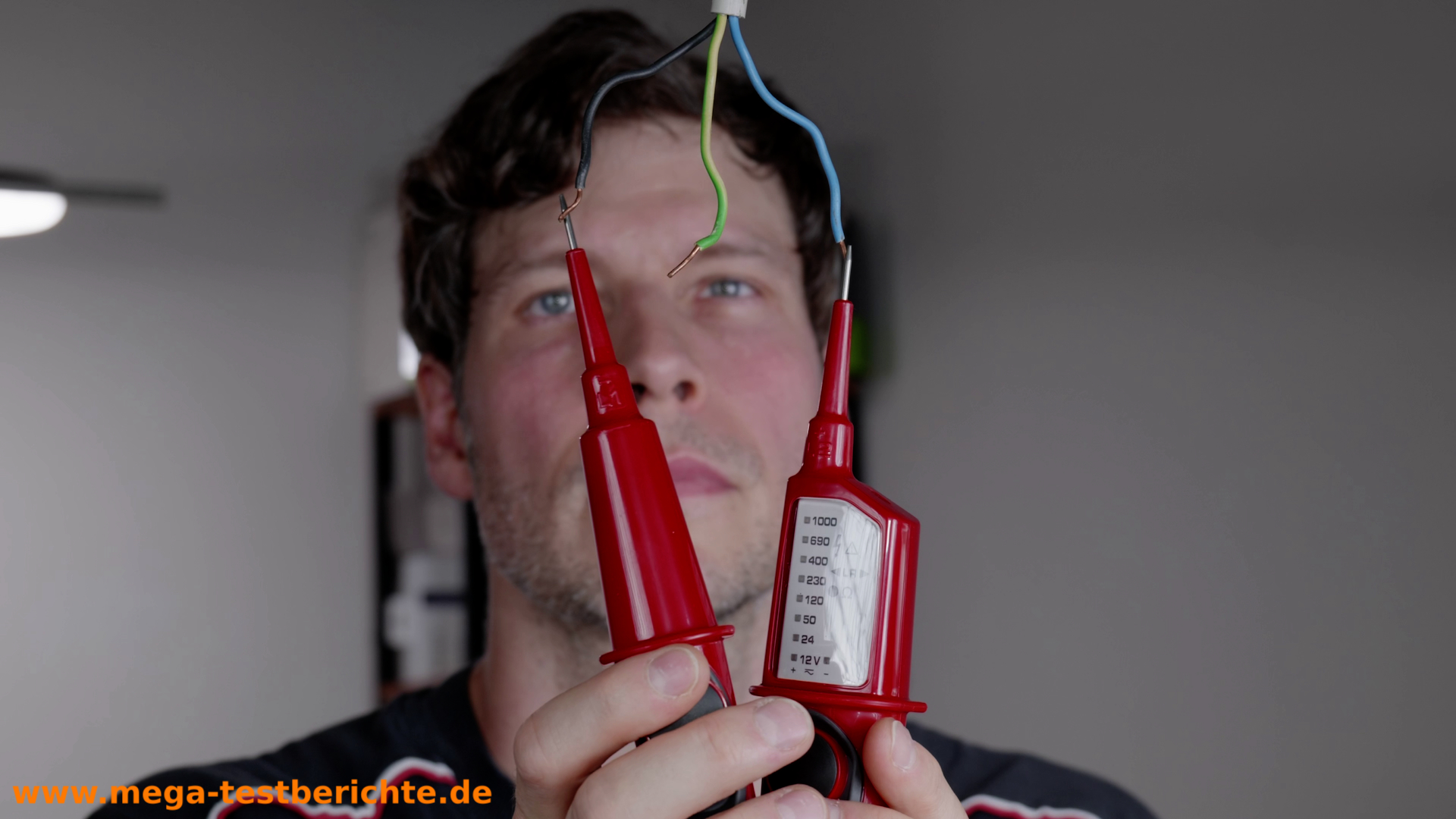

- Manuell prüfen: Stelle die Spannungsfreiheit immer manuell fest. Nutze dafür einen zweipoligen Spannungsprüfer (Duspol) oder ein Multimeter.

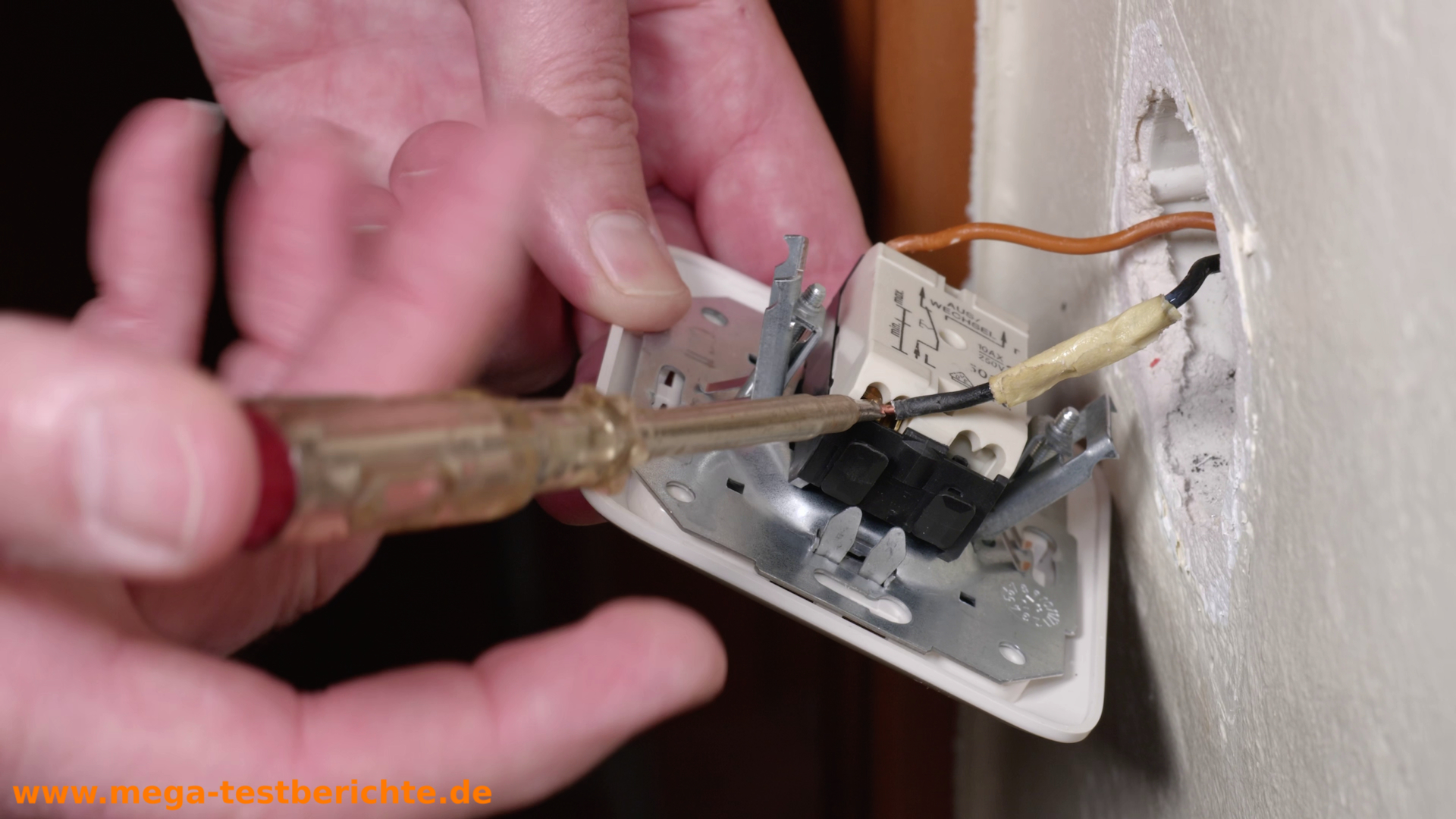

- Hände weg vom „Lügenstift“: Der einfache, einpolige Phasenprüfer (der sogenannte Lügenstift) ist unzuverlässig und kann im Ernstfall lebensgefährlich sein. Verwende stattdessen professionelle Prüfmittel.
Wieso der Lügenstift gefährlich ist
Funktionsweise: Er misst den Strom über den Körper des Menschen zur Erde. Im Inneren befindet sich dafür ein starker Widerstand.
- Problem: Sollte dieser Widerstand im Inneren jedoch beschädigt sein, feucht werden oder einen Materialfehler aufweisen, bricht der Schutz zusammen und die volle Netzspannung von 230 Volt fließt ungehindert über deine Hand und deinen Körper ab.
- Das größte Risiko: Wenn du gut isoliert stehst. Trägst du dicke Gummisohlen, stehst auf einer Holzleiter oder einem trockenen Boden, kann der Prüfstrom nicht zur Erde abfließen. Die Glimmlampe im Inneren bleibt dunkel – obwohl die Leitung in Wirklichkeit unter voller Spannung steht.
- False Positive: Es kann passieren, dass der Stift auf einer komplett spannungsfreien Leitung leuchtet. Wenn stromführende Leitungen parallel in einem Kanal verlaufen(kapazitive Kopplung), können Induktionsspannungen entstehen. Der Stift zeigt dann Spannung an, wo keine ist.
2. Vorbereitungen an der Decke: Die Adern identifizieren

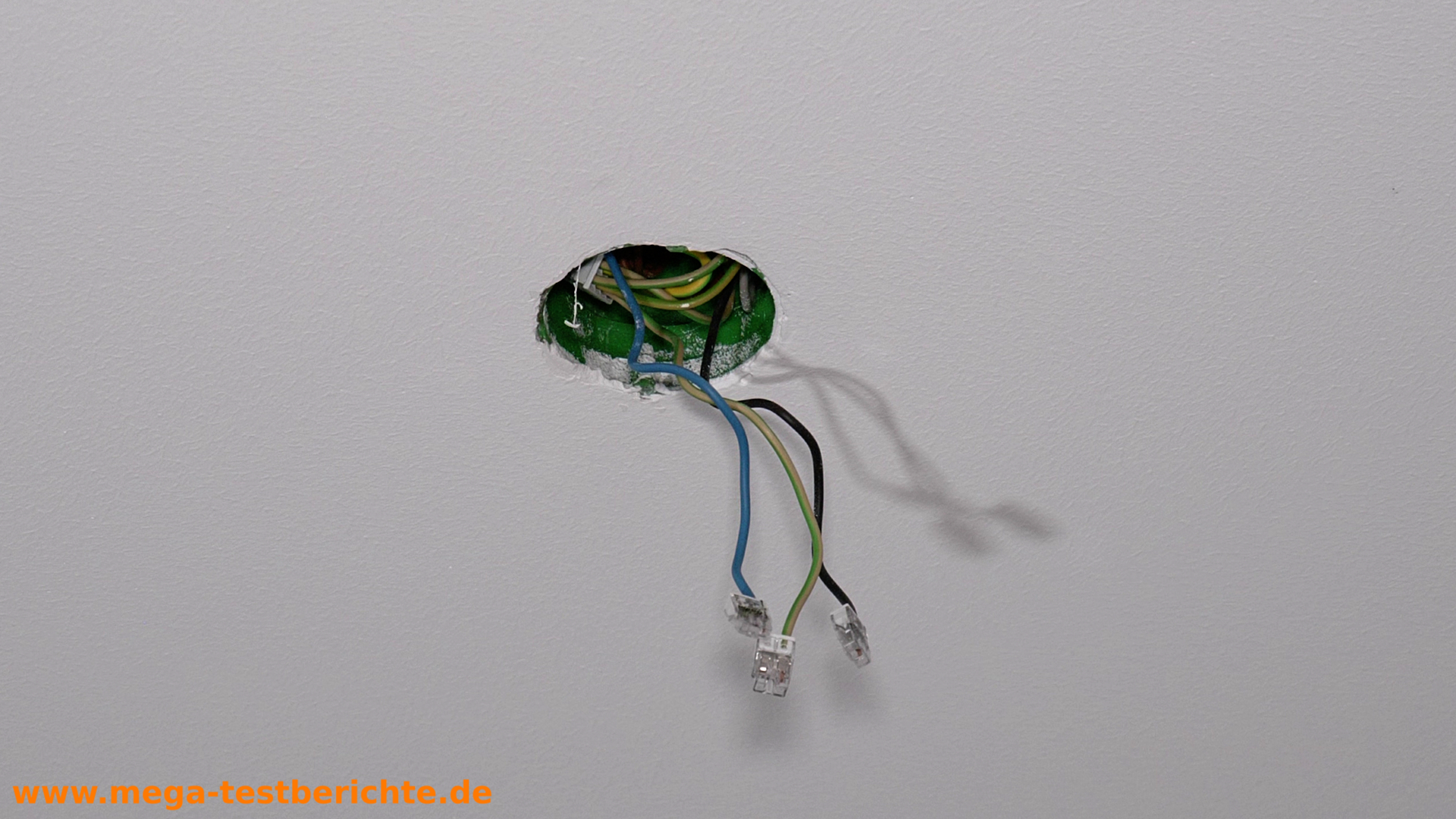

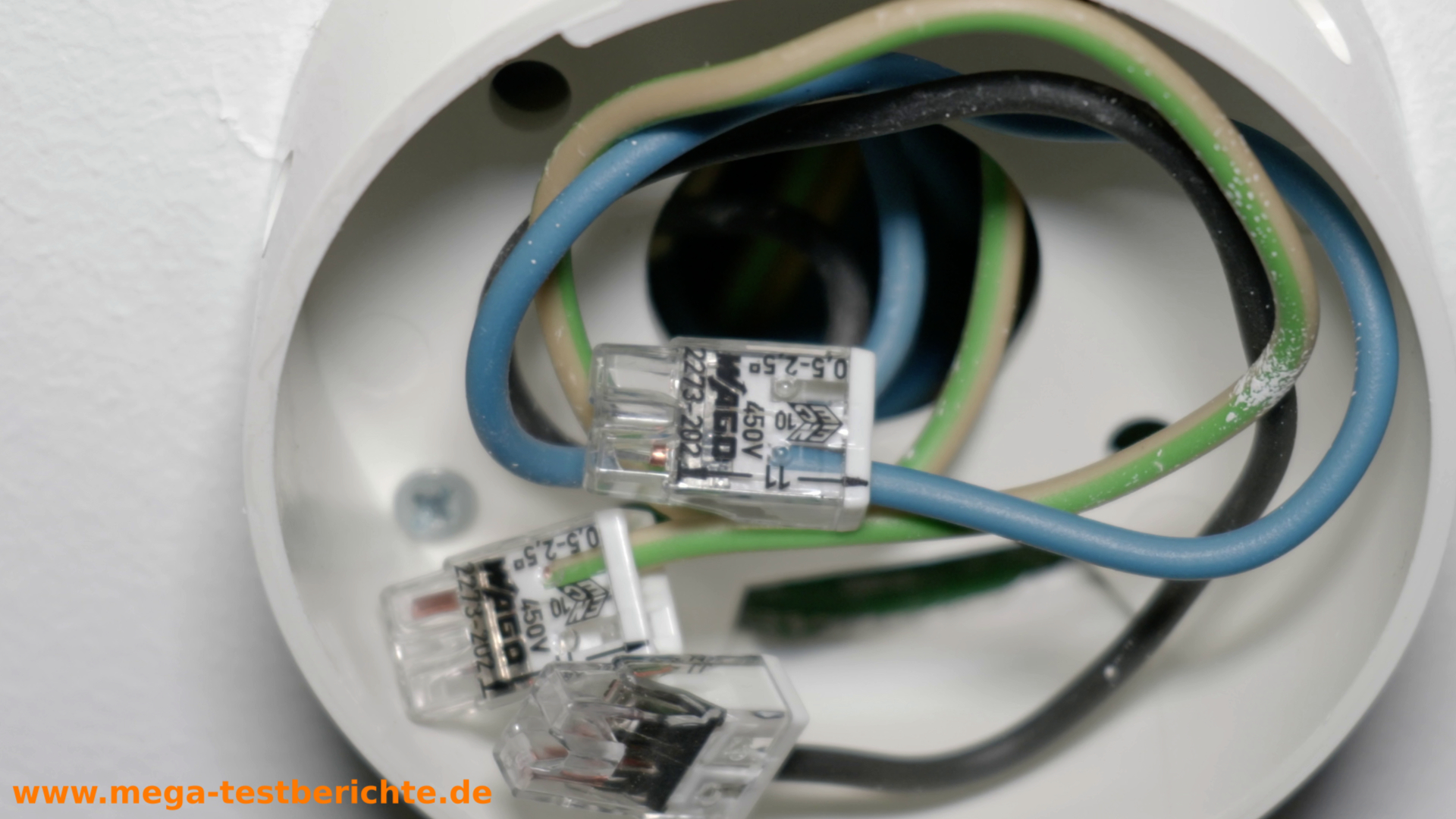

Oft findest du an der Decke eine Abzweigdose vor, oder es hängen bereits nackte Kabel aus dem Deckenauslass heraus.

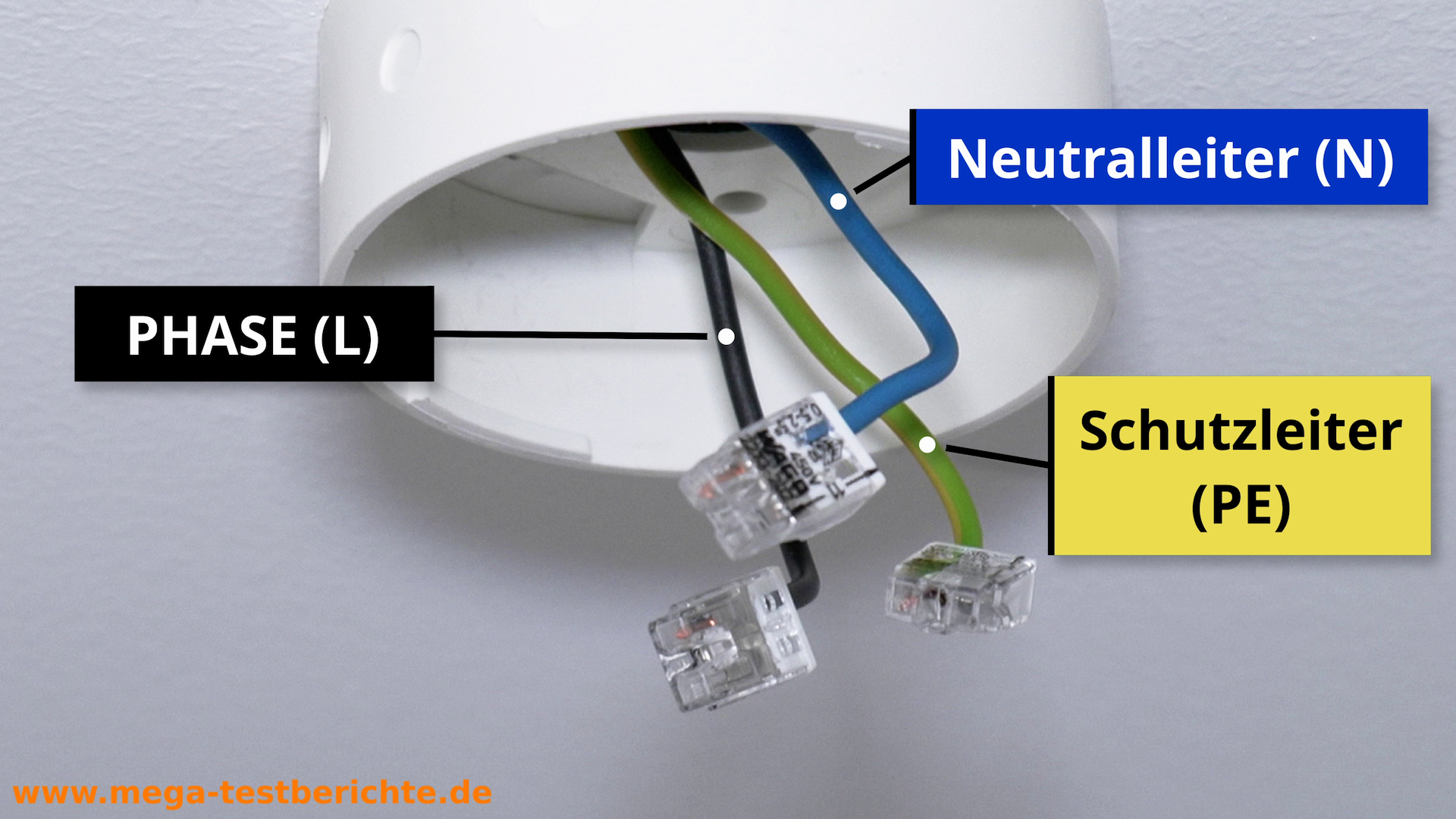

Nachdem du die Abdeckung entfernt hast, blickst du auf die drei üblichen Adern:
- N (Neutralleiter): Meistens blau.
- L (Phase): Meistens schwarz oder braun.
- PE (Schutzleiter): Klassisch in grün-gelb.
Um alte Dosen zu entfernen:
- Wago-Klemmen: Einfach leicht hin- und herdrehen und gleichzeitig am Leiter ziehen.
- Lüsterklemmen: Die kleinen Schrauben mit einem Schraubenzieher lösen und die Ader herausziehen.

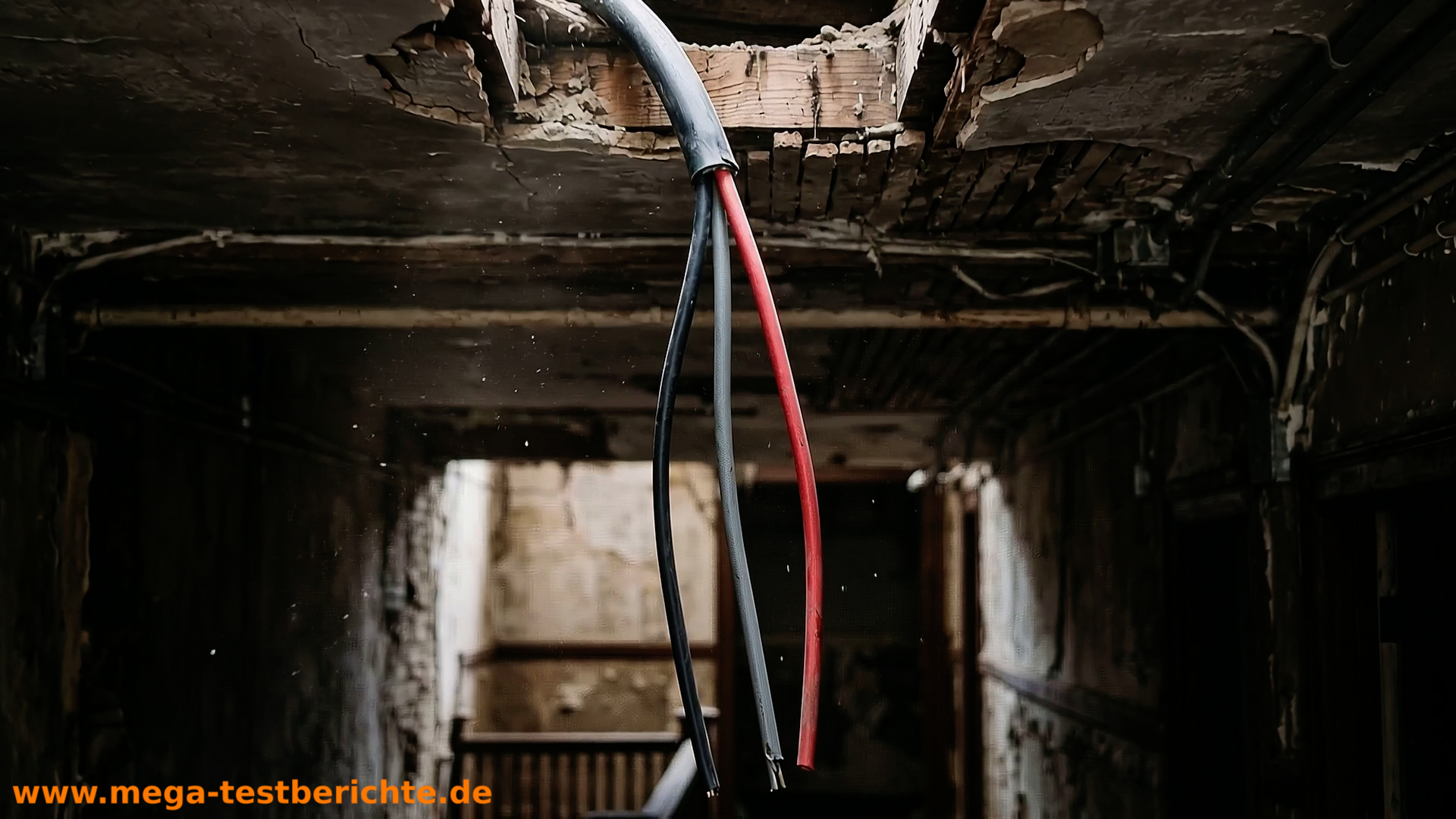

Achtung Altbau!
Hinweis für Altbauten: Sollten bei dir völlig andere Farben ankommen, liegt das oft an älteren Installationen. Achte hierbei besonders auf die Dokumentation, wenn vorhanden oder miss alles durch. Das erfordert Fachkenntnisse.
Achtung: Bis 1965 war Rot oft der Schutzleiter(PE) – konnte aber auch als geschaltete Phase(L) verwendet werden!
Tipp: Schau an, wie die bestehenden Lampen angeschlossen sind!
Einen erweiterten sehr guten Artikel zu diesem Aderthema findest du hier: https://dein-elektriker-info.de/kabelfarben/
3. Vorsicht bei freiliegenden Adern: Kurzschluss-Falle!
Wenn alle drei Adern freiliegen, ist Vorsicht geboten:
- Führst du blau und schwarz zusammen, während noch Strom auf der Leitung ist, entsteht ein direkter Kurzschluss und die Sicherung fliegt mit Funkenflug heraus.
- Kommst du aus Versehen an blau und grün-gelb, löst sofort der FI-Schutzschalter aus, wodurch meist ein größerer Bereich der Wohnung stromlos wird.
- Pro-Tipp: Lass als Sofortschutz einfach eine Wago-Klemme auf der grün-gelben Ader stecken, während du hantierst.
4. Vor dem Bohren: Wo verläuft die Leitung?
Einfach anzeichnen und draufloszubohren ist der schnellste Weg in eine Stromleitung zu bohren.

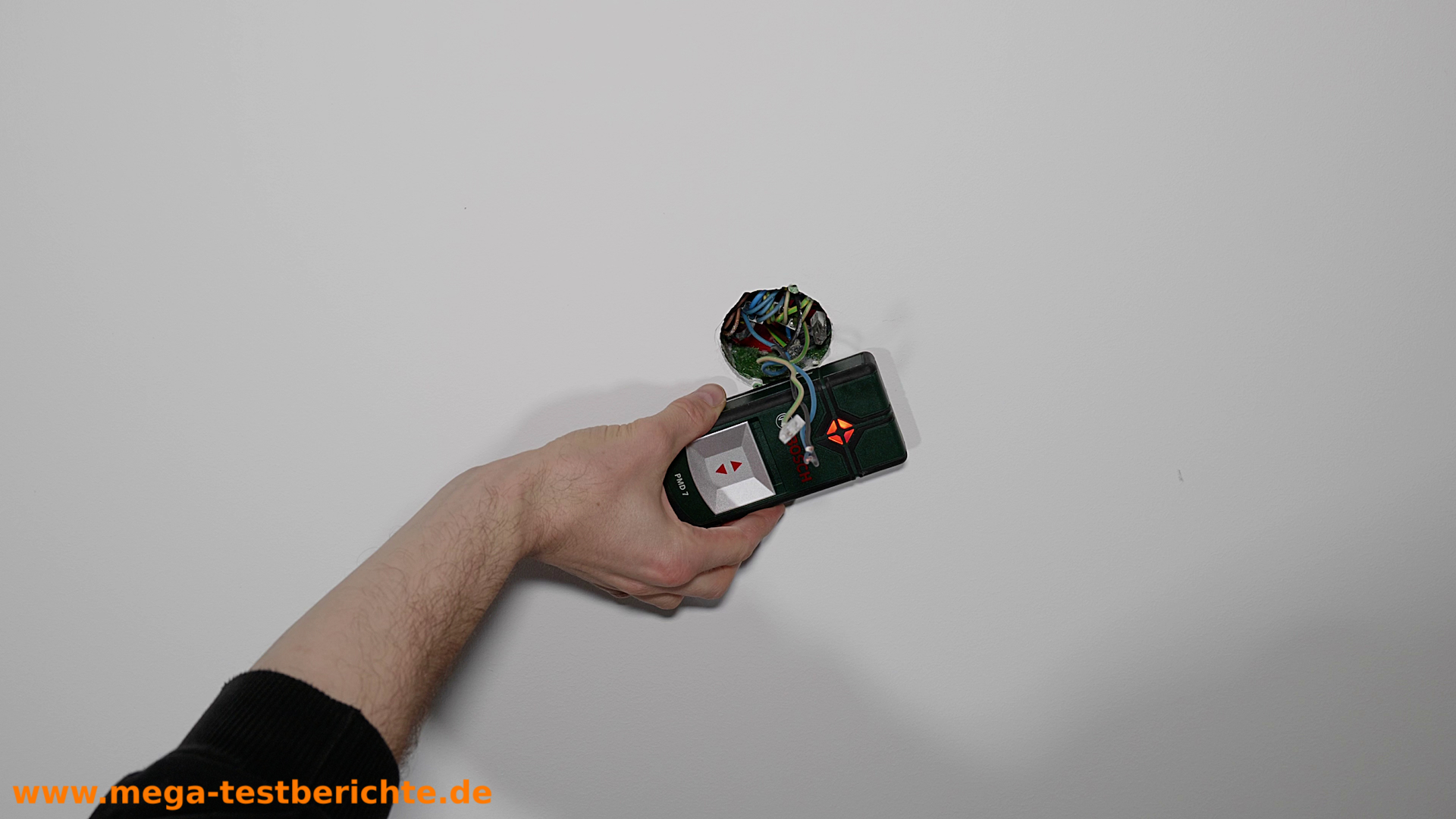

- Leitungssuchgerät nutzen: Greife zu einem zuverlässigen Ortungsgerät (wie beispielsweise Modellen von Bosch), um die Wand bzw. Decke zu scannen. Moderne Geräte warnen visuell und akustisch (Grün für frei, Gelb für Metall in der Nähe, Dauerton für Metall, schnelles Blinken bei aktiver Stromleitung).

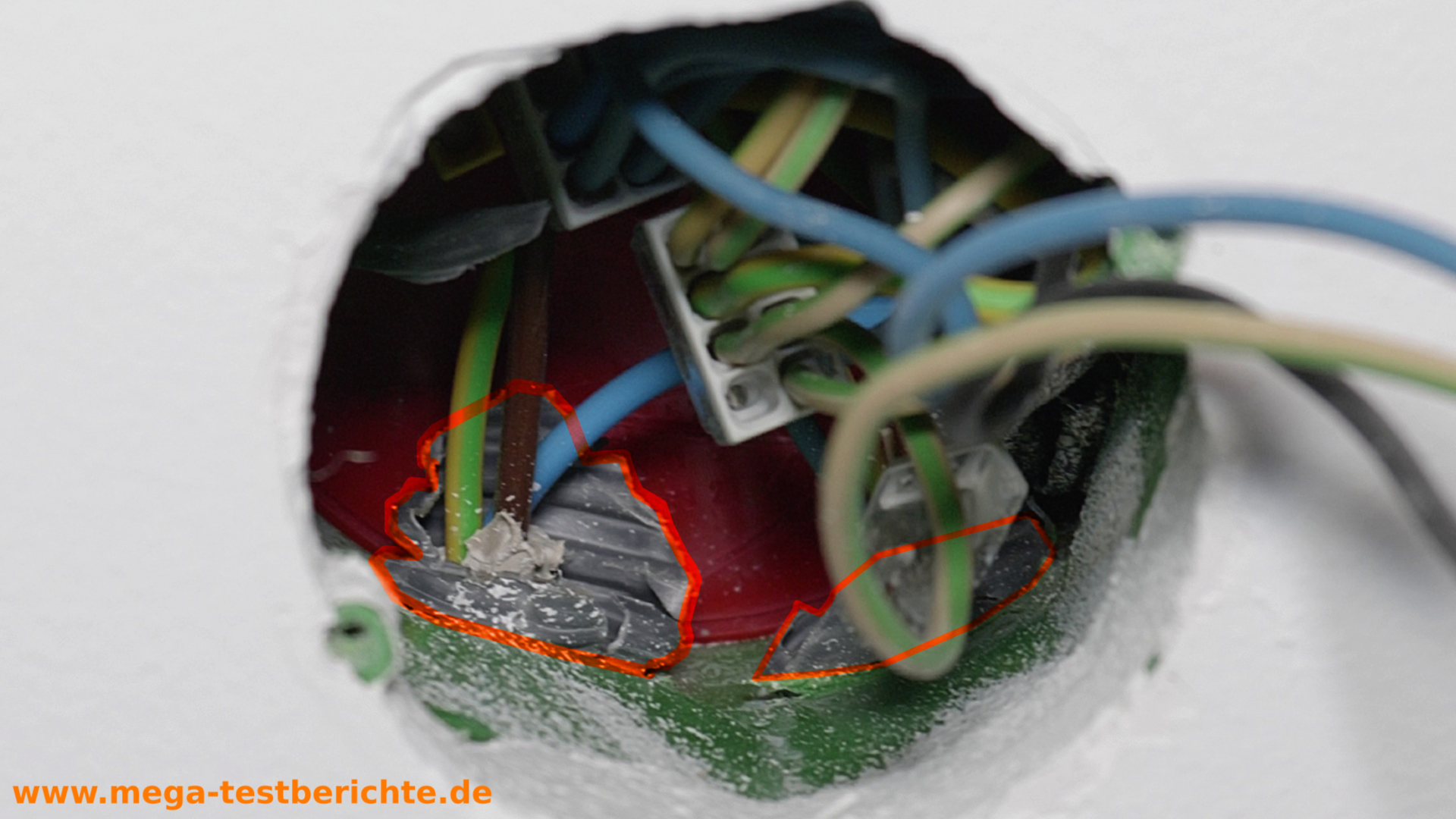

- TIPP: Wirf einen kurzen Blick in die offene Deckenöffnung. Siehst du, aus welcher Richtung die Leerrohre ankommen? Exakt in dieser Linie verlaufen die Kabel – dort wird garantiert nicht gebohrt.
5. Löcher bohren und Basisplatte montieren
- Bohrer wählen: Fast jeder Lampe liegen passende 6er-Dübel bei. Spanne also einen 6mm-Bohrer ein.

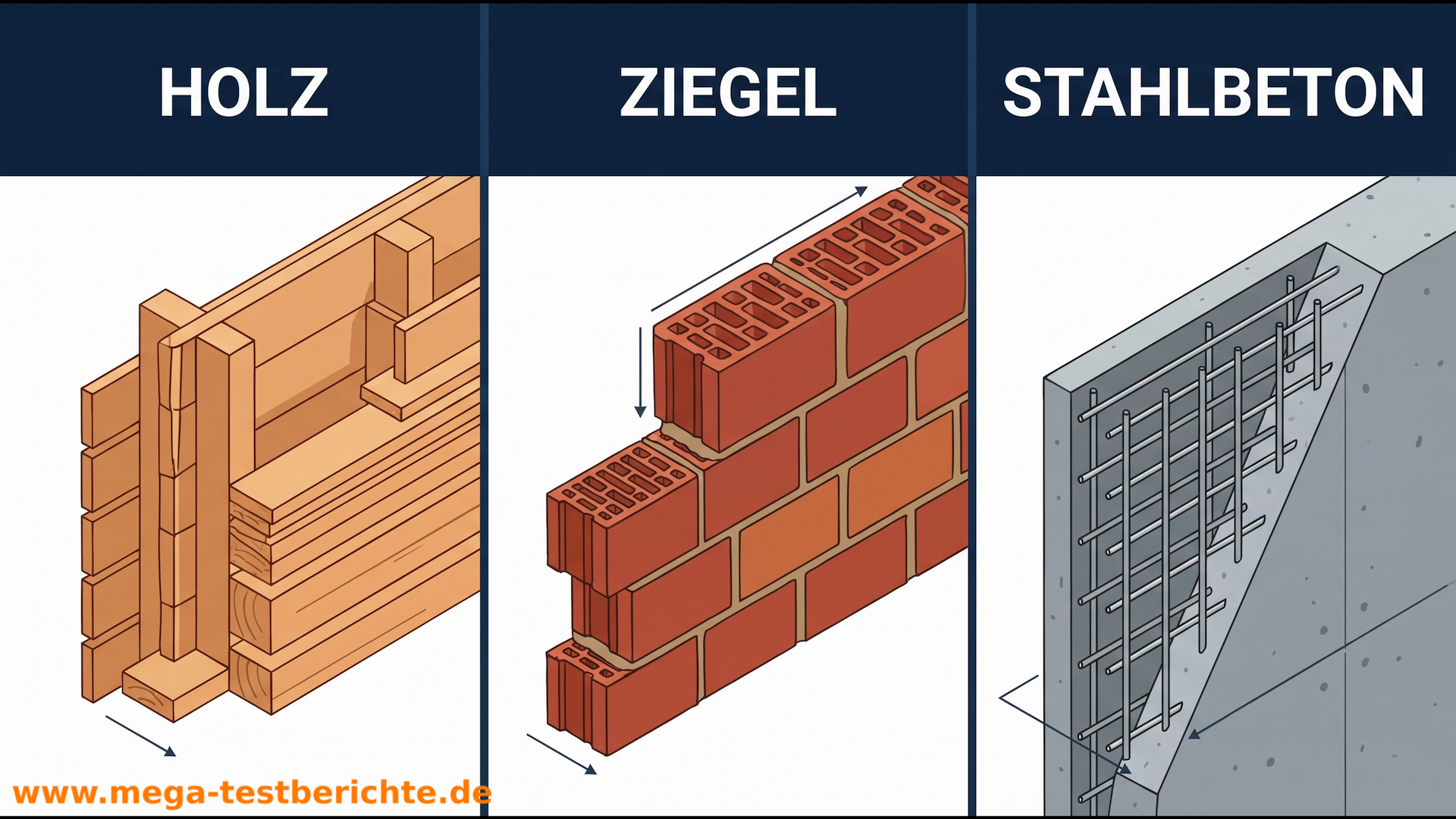

- Material anpassen: Ob Holz, Backstein oder Stahlbeton – stelle deine Bohrmaschine entsprechend ein (Hinweise dazu stehen direkt auf dem Gerät oder im Handbuch).
- Staubsauger-Tipp: Lass eine zweite Person den Staubsauger direkt unter das Bohrloch halten. Das spart dir im Anschluss das Putzen.
- Setze die Dübel ein und schraube die Halterung oder Basisplatte fest.

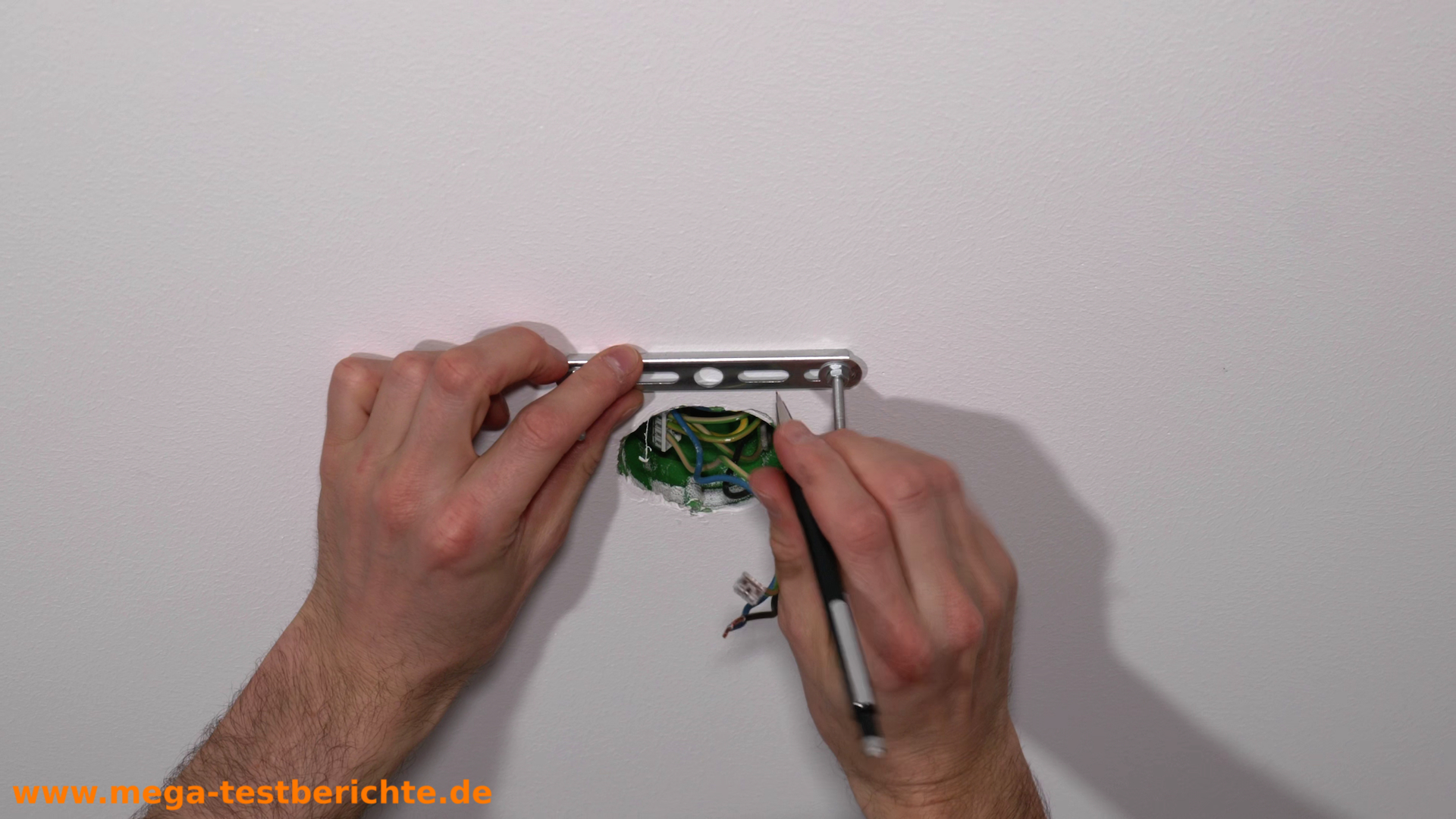

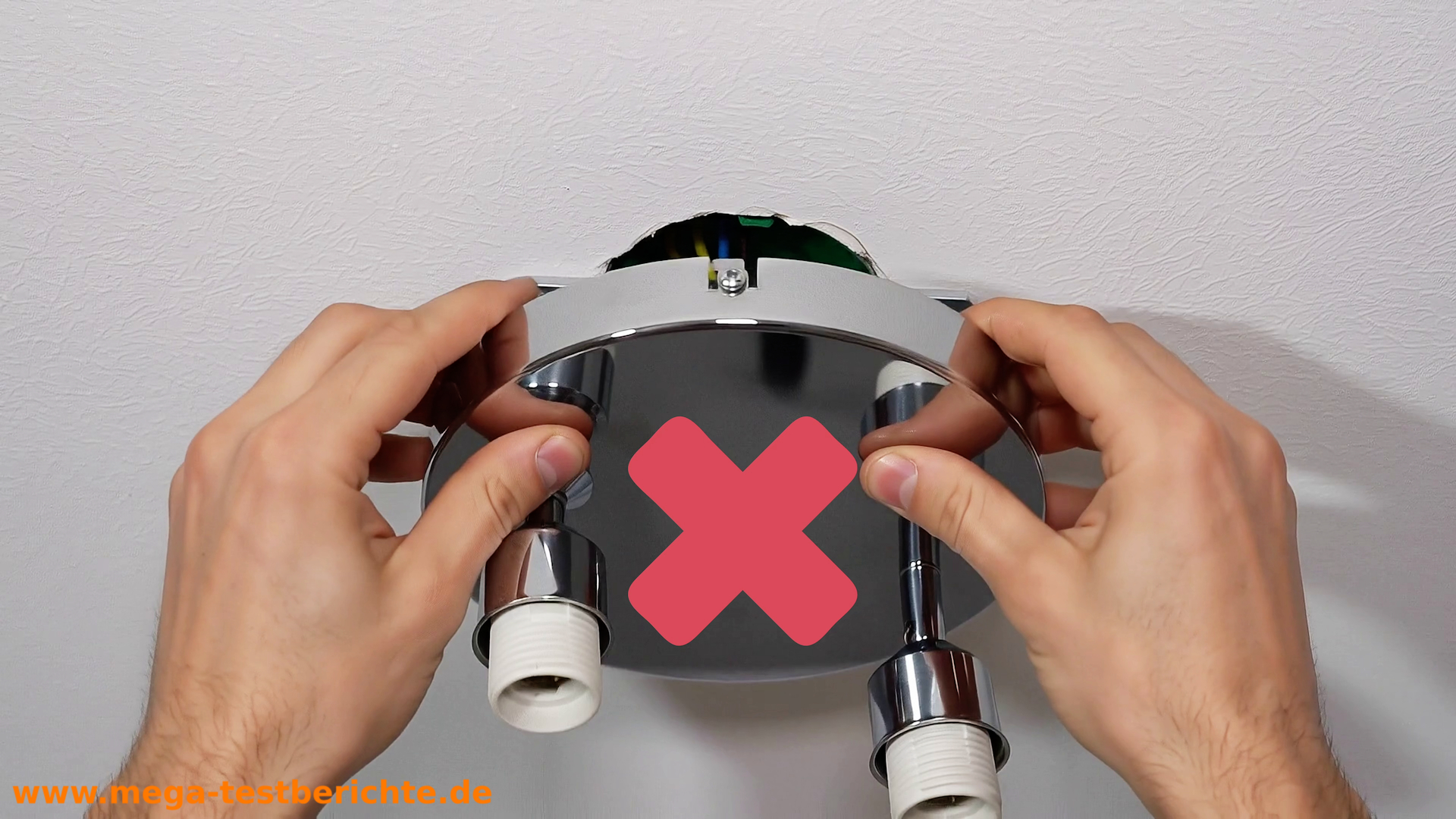

Achtung bei bestimmten Modellen: Hat deine Lampe eine Halterung, dann musst du exakt auf den Abstand zum Deckenloch achten. Sitzt die Halterung zu weit weg, deckt die Lampenblende das Loch später nicht mehr ab.
6. Die Verkabelung: So schließt du die Lampe richtig an

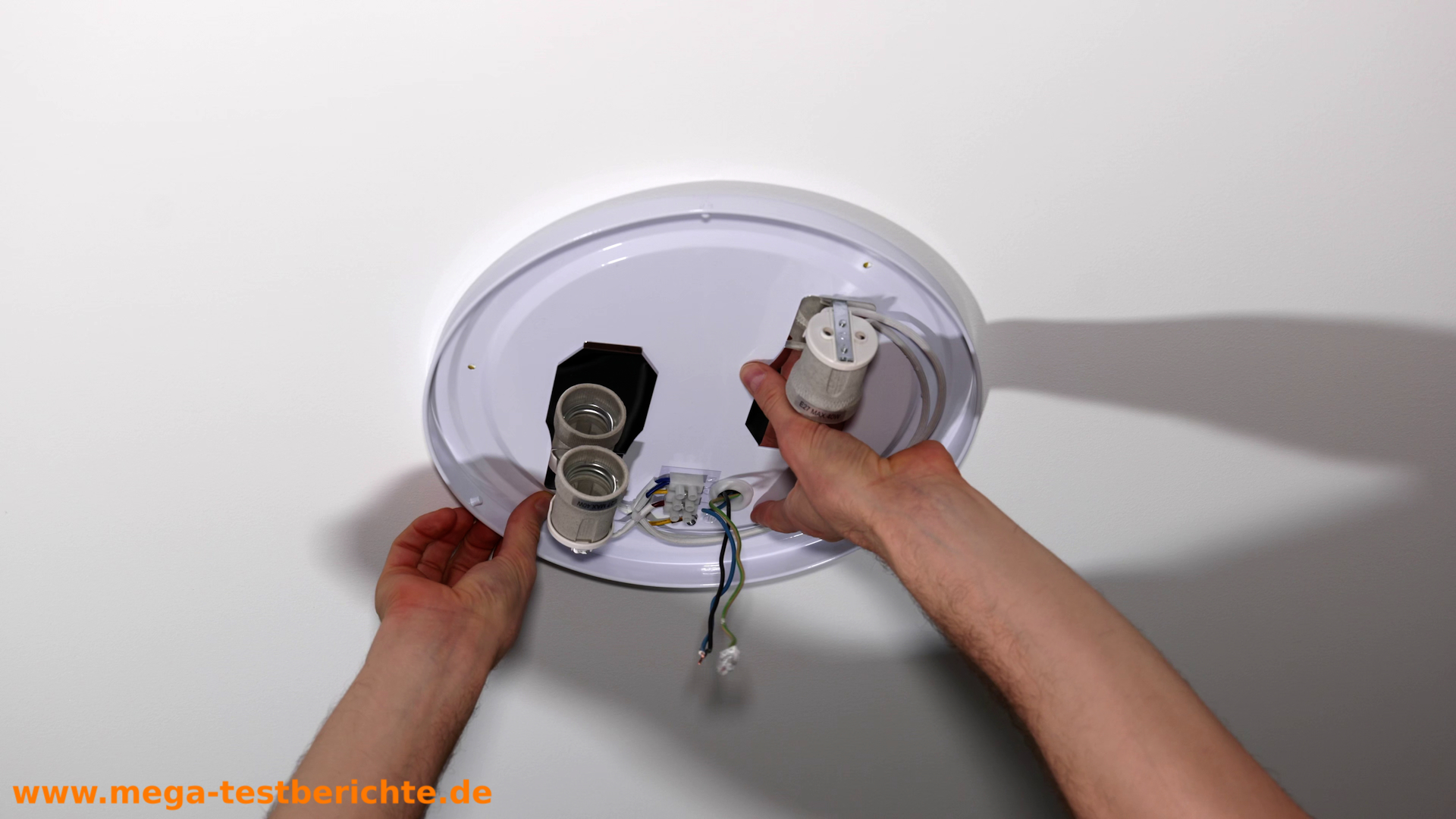

Basisplatte an der Decke

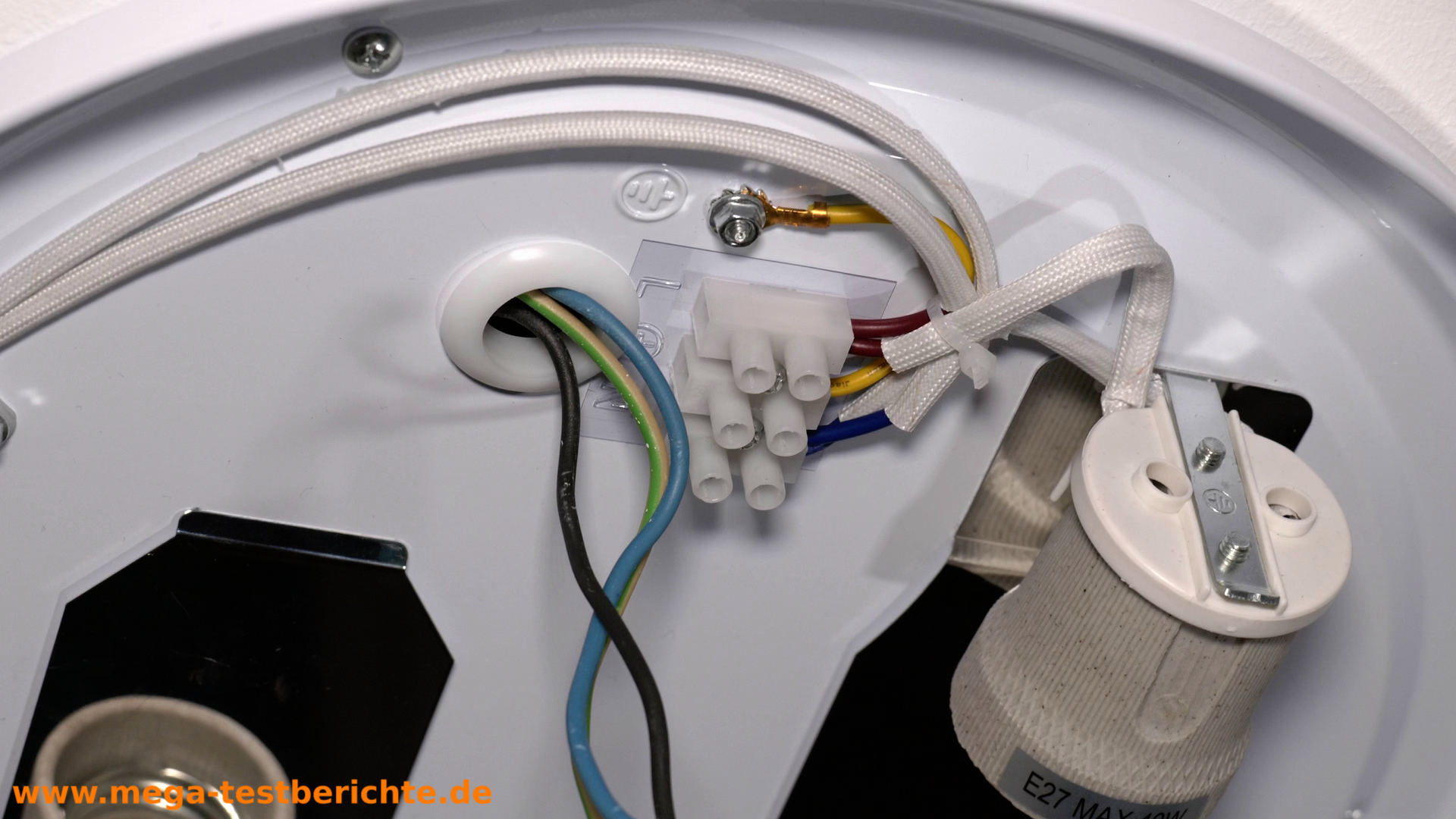

Lüsterklemme in der Lampe

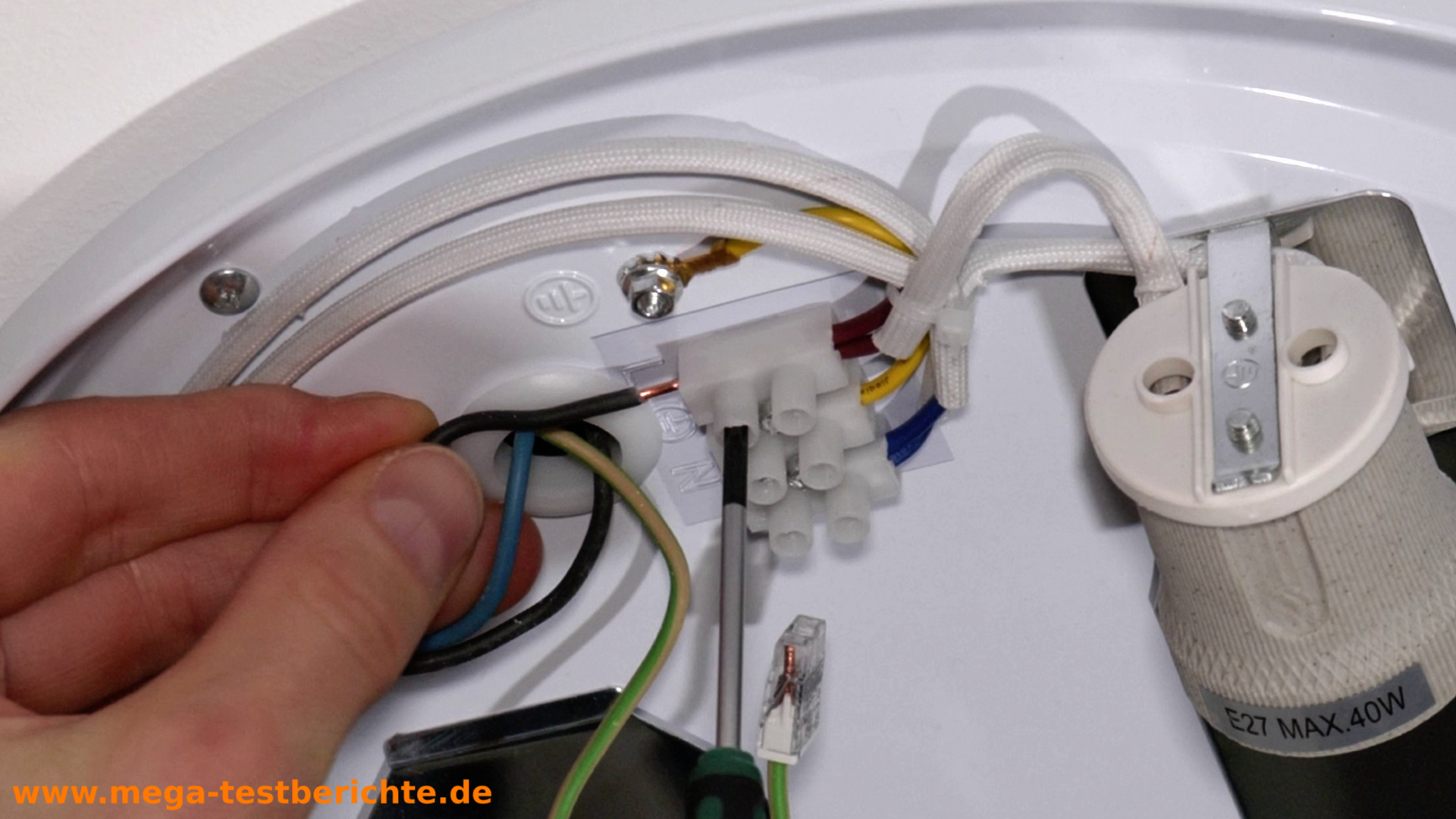

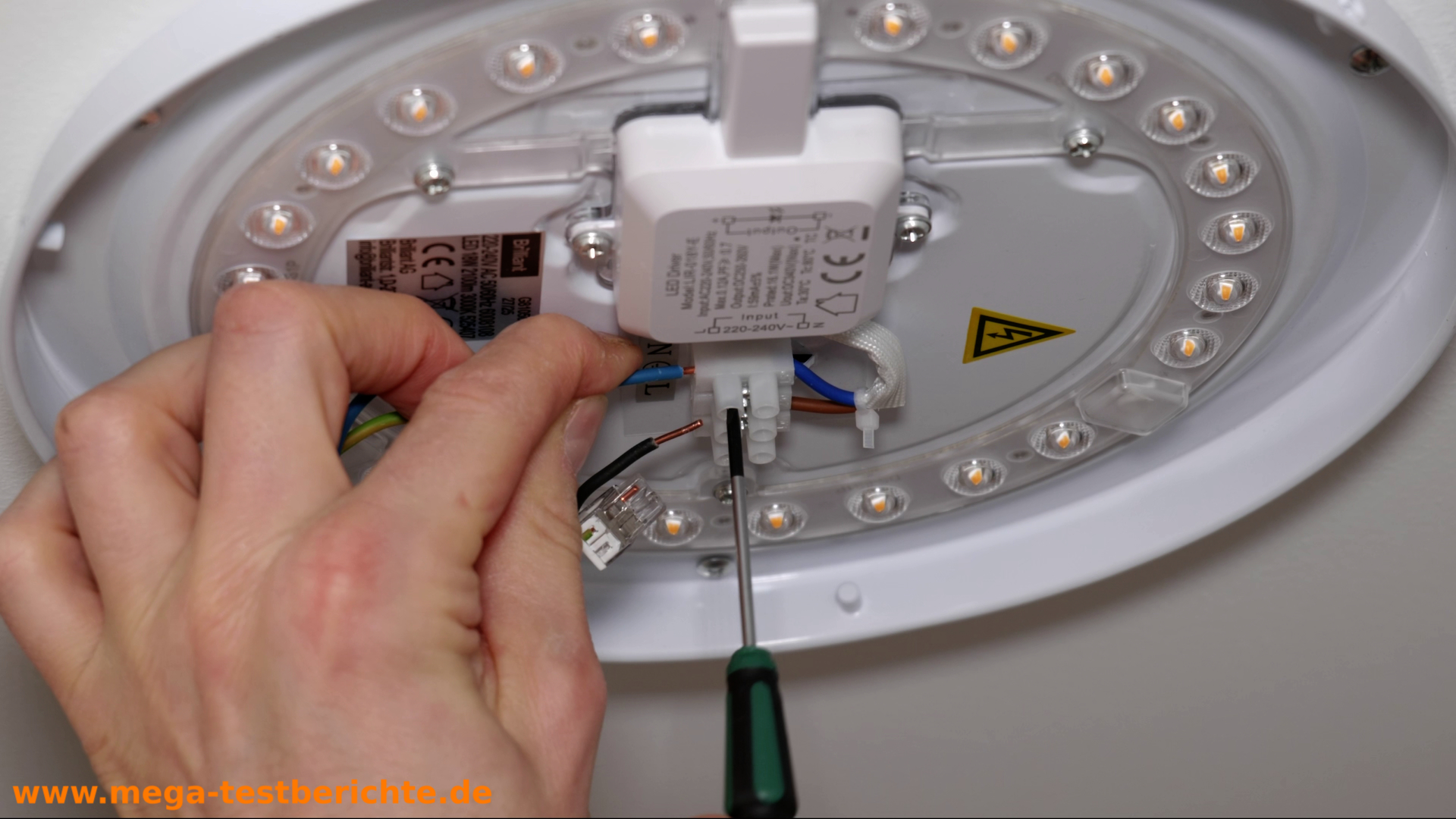

Adern in der Lüsterklemme festschrauben
Lüsterklemme in der Lampe

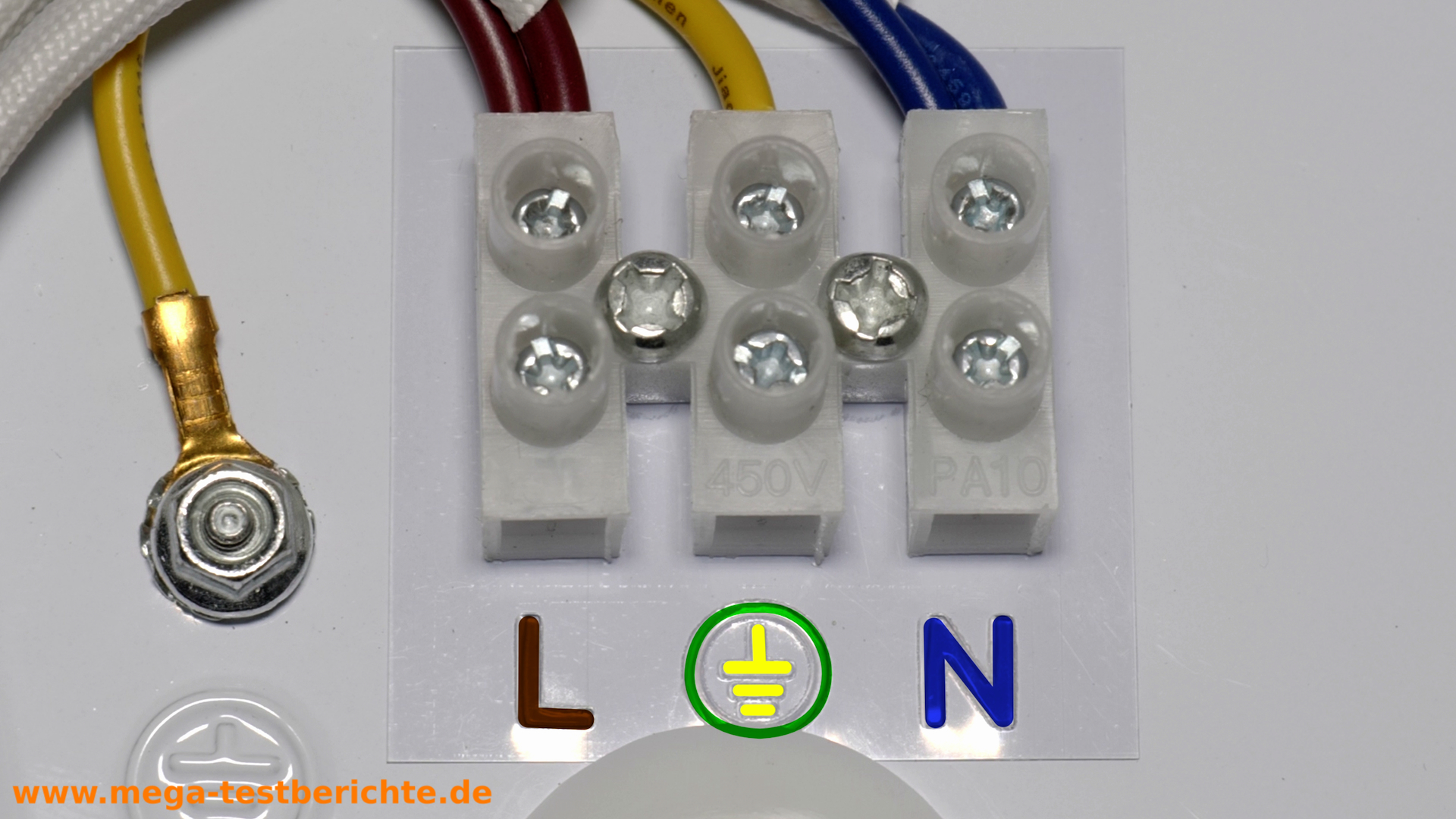

Lüsterklemme - Phase(L), Schutzleiter(PE), Neutralleiter(N)
Vor dem Anschluss

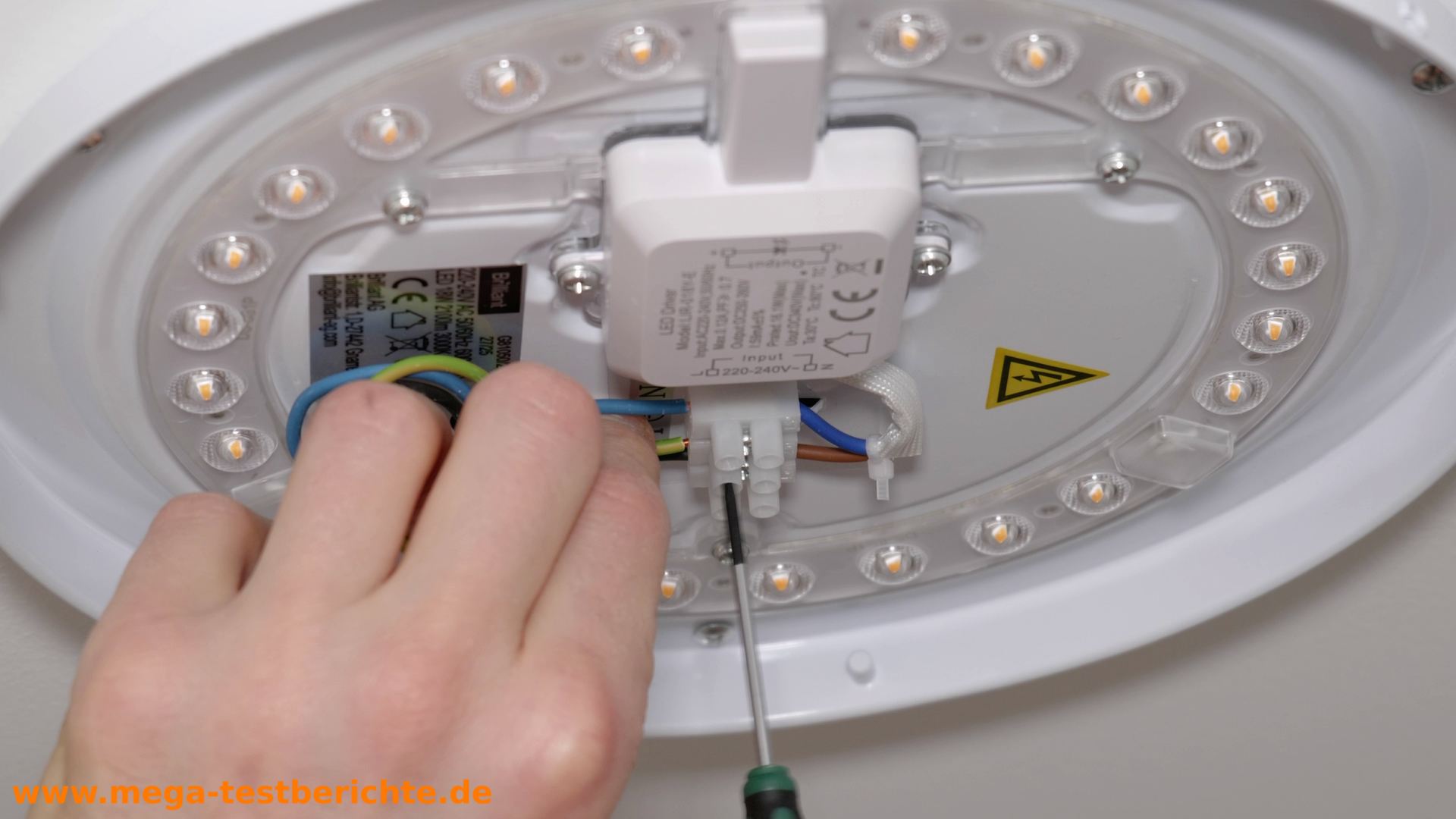

Phase wird angeschlossen
Anschluss der zweiten Lampe

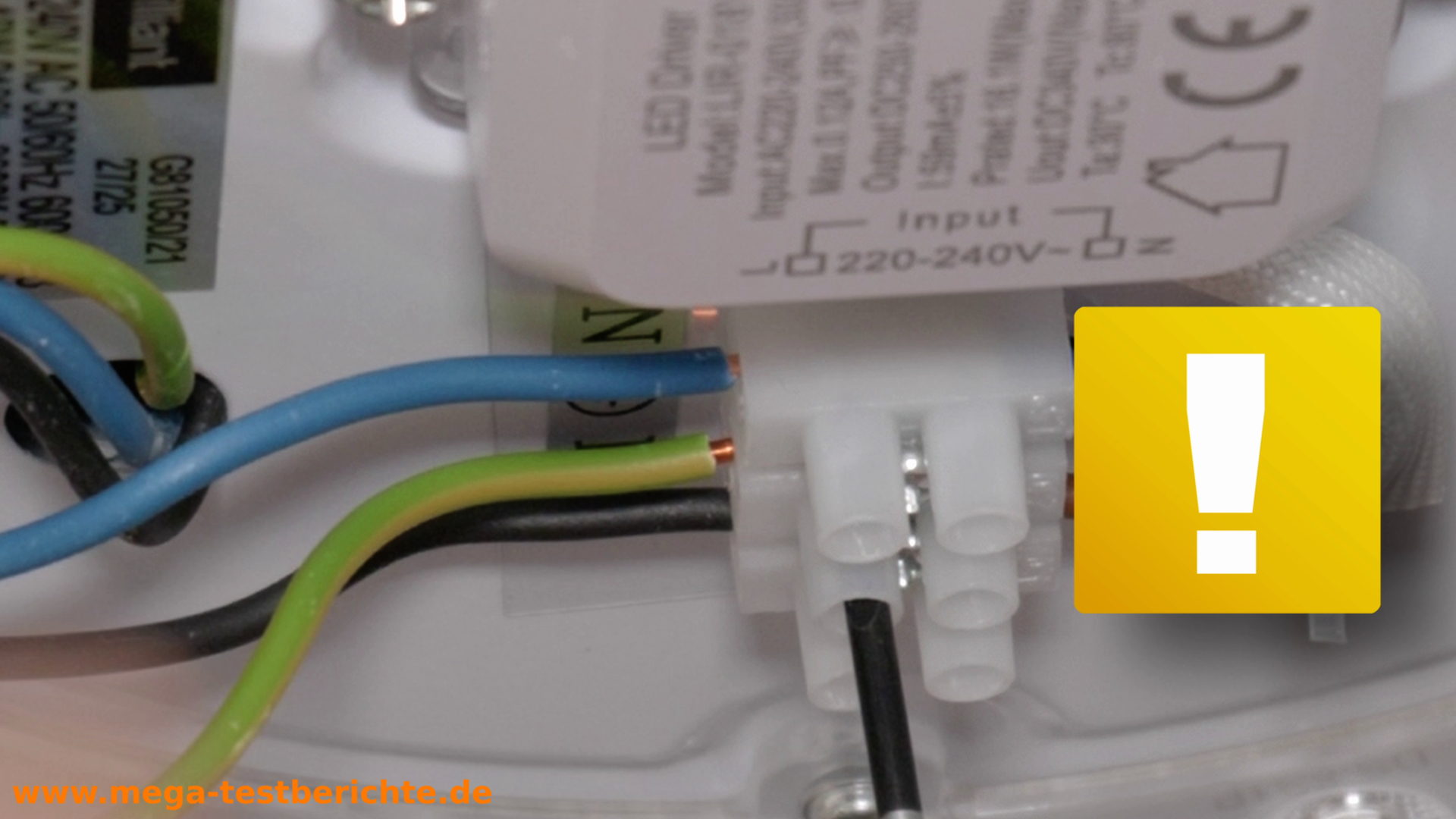

So nicht: Keine blanken Adern dürfen zu sehen sein
Egal welches Lampenmodell du montierst, das Grundprinzip beim Anschließen bleibt immer gleich:
- Fädle die Deckenkabel durch die Öffnung der Lampen-Basisplatte.
- Locker die Schrauben der Lüsterklemme in der Lampe.
- Stecke den Neutralleiter N (blau) in den N-Anschluss der Lüsterklemme und schraube ihn fest.
- Wiederhole den Vorgang mit der Phase L (schwarz/braun).
- Befestige den PE (grün-gelb).
- Der wichtigste Test: Mach den Zugtest. Jede Ader muss absolut fest sitzen und darf sich nicht herausziehen lassen.

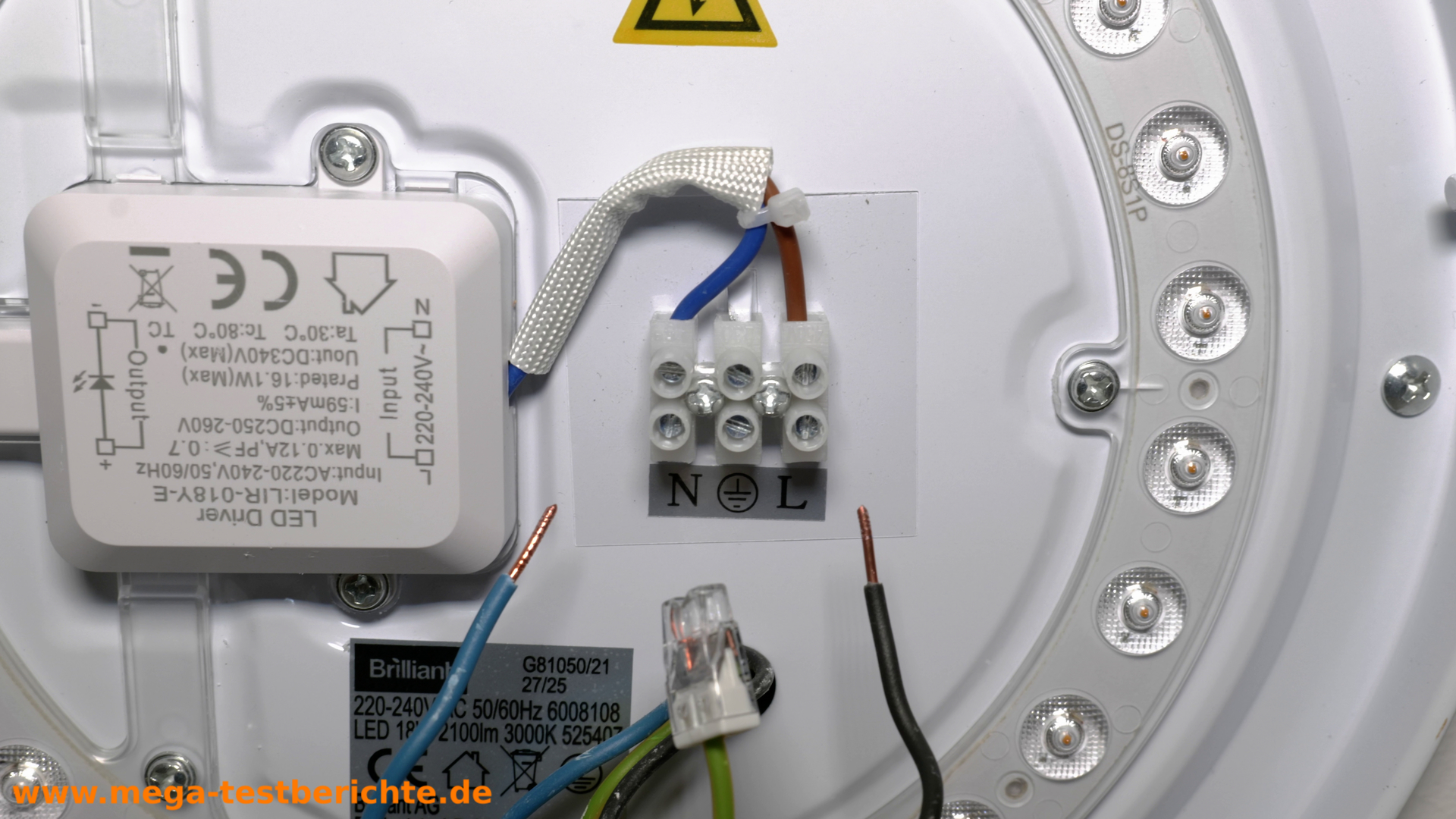

Besonderheit bei LED-Lampen
Manche modernen LED-Lampen besitzen manchmal keinen klassischen PE-Anschluss. Das liegt am integrierten Netzteil und der Schutzkleinspannung (oft ist das Gehäuse doppelt isoliert).
Oft ist der Anschluss der Lüsterklemme über einen Metallpin direkt mit dem Gehäuse verbunden.
Hinweis zu LED-Panels: Bedenke, dass bei vielen fest ververbauten LED-Panels im Defektfall die gesamte Lampe ausgetauscht werden muss – im Gegensatz zu klassischen Leuchten mit austauschbaren Leuchtmitteln.
7. Der finale Test

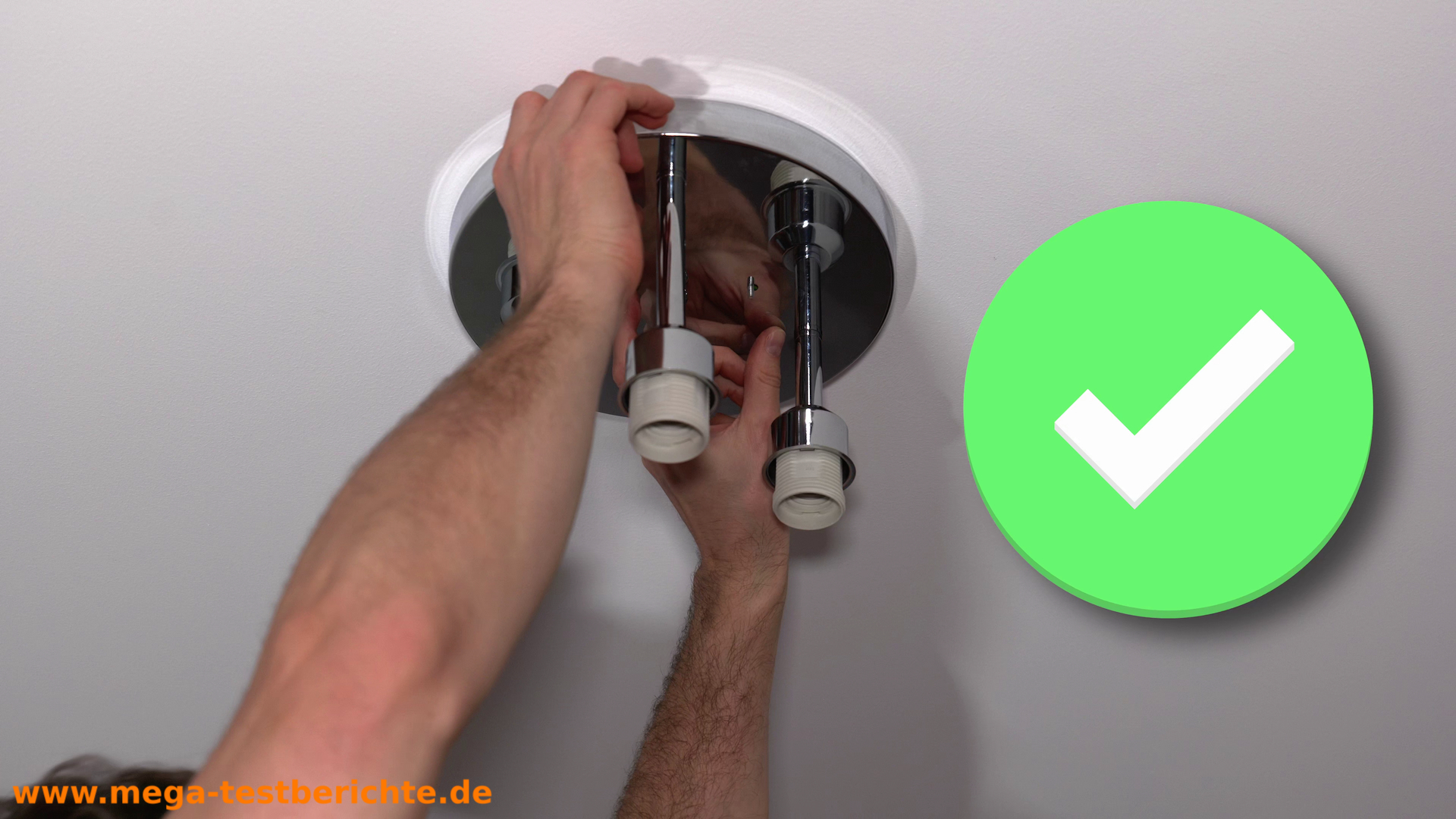

Wenn alle Kabel sitzen und die Lampe sicher verschraubt ist:
- Schalte die Sicherungen im Sicherungskasten wieder ein.
- Betätige den Lichtschalter.

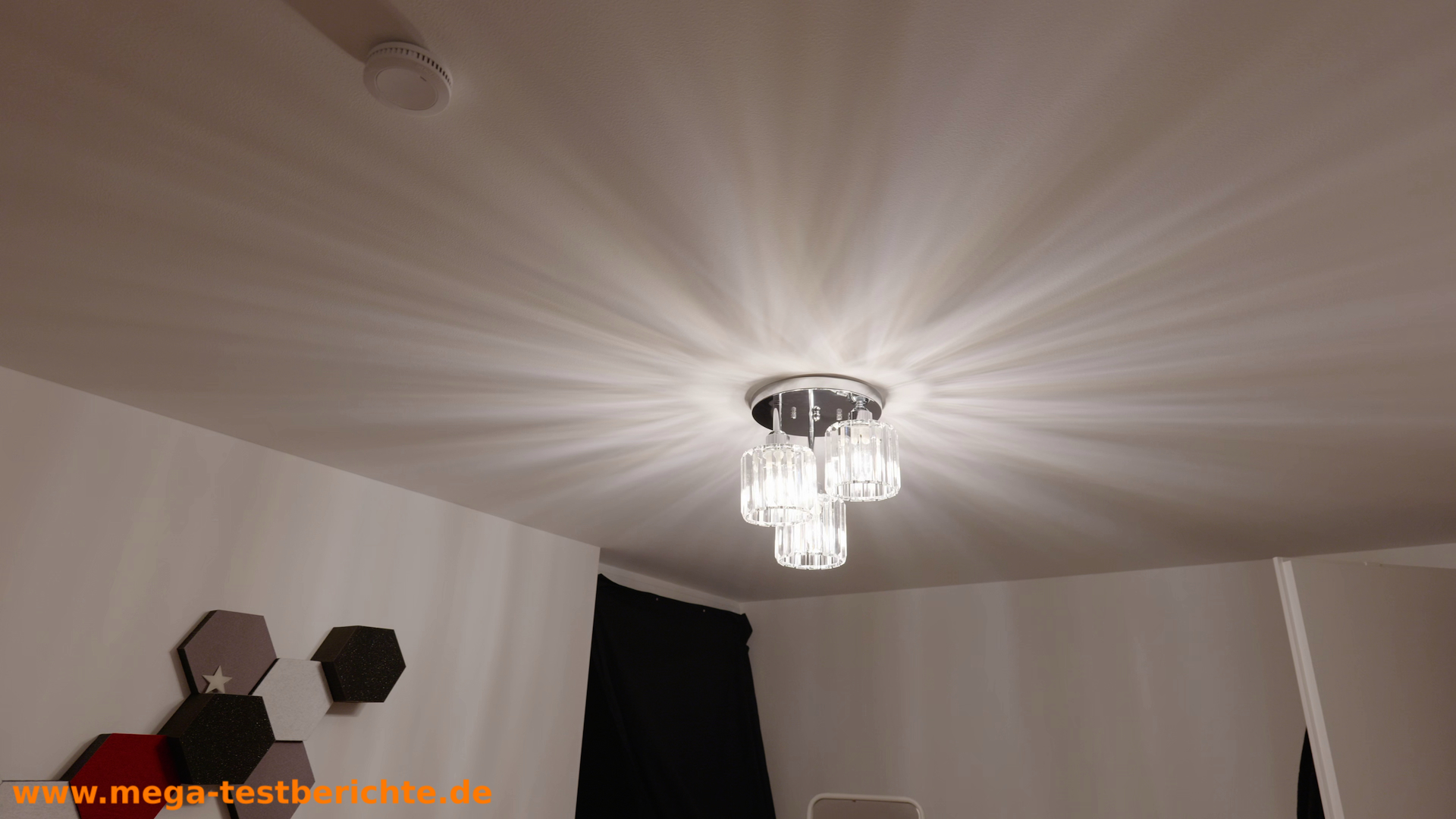

- Die Lampen leuchten – Projekt erfolgreich abgeschlossen!
