Achtung: Es gibt ein paar Dinge, die du vorher prüfen musst, sonst passt das alles nicht zusammen.
Vorbau-Typ
Die meisten modernen Fahrräder – auch E-Bikes – haben einen sogenannten AHEAD-Vorbau.

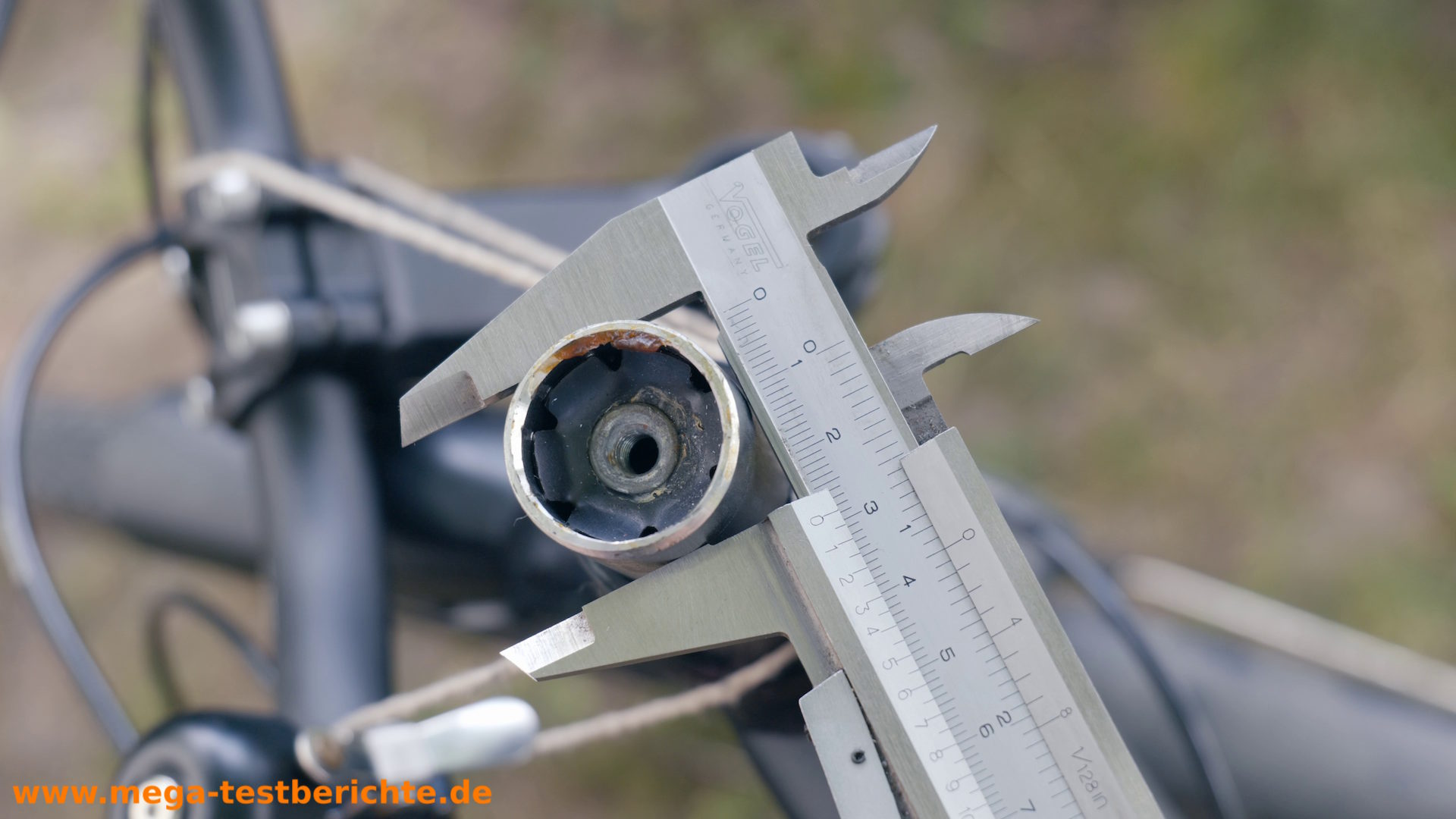

Gabeldurchmesser
Es gibt zwei unterschiedliche Gabeldurchmesser:
- 28,6 - 1 1/8 Zoll (häufig vorkommend)
- 25,4 cm - 1 Zoll

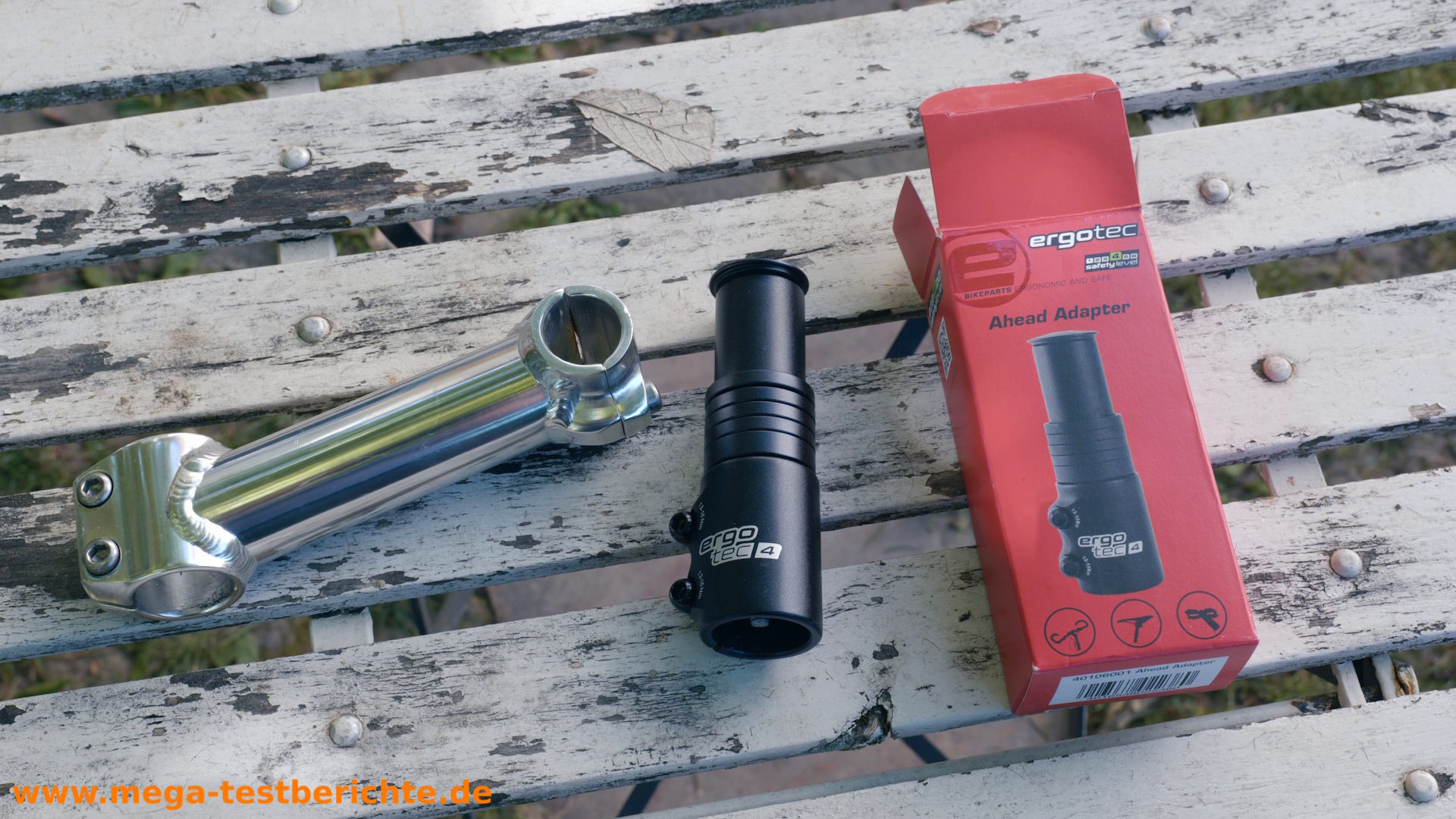

Um den Lenker zu erhöhen, benötigen wir einen Vorbau.
Die gibt es schon ab 10 € auf Amazon, aber da es sich hier um ein sicherheitsrelevantes Teil handelt, habe ich mich für ein Qualitätsprodukt aus Deutschland entschieden.

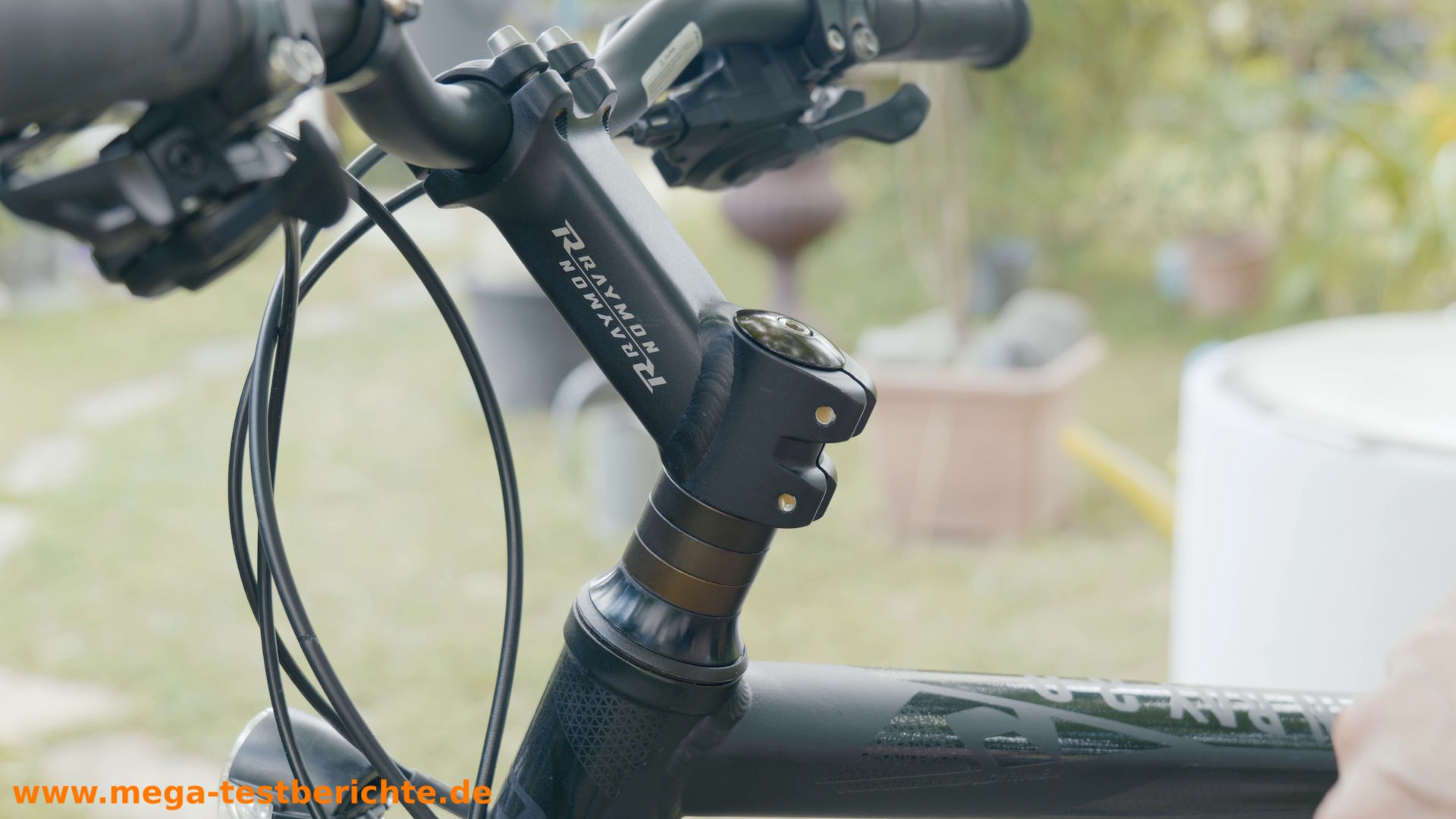

Lenker demontieren
Fahrradlenker erhöhen - Kappe entfernen
Fahrradlenker erhöhen - Steuerlager-Einstellschraube unter der Kappe
Fahrradlenker erhöhen - Steuerlager-Einstellschraube entfernen
Fahrradlenker erhöhen - Kappe und Schraube entfernen
Fahrradlenker erhöhen - Klemmschrauben am Lenker lösen
Fahrradlenker erhöhen - Lenker abnehmen
Fahrradlenker erhöhen - Trick: Lenker mit einer Schnur aufhängen
- Stell dein Fahrrad auf den Boden.

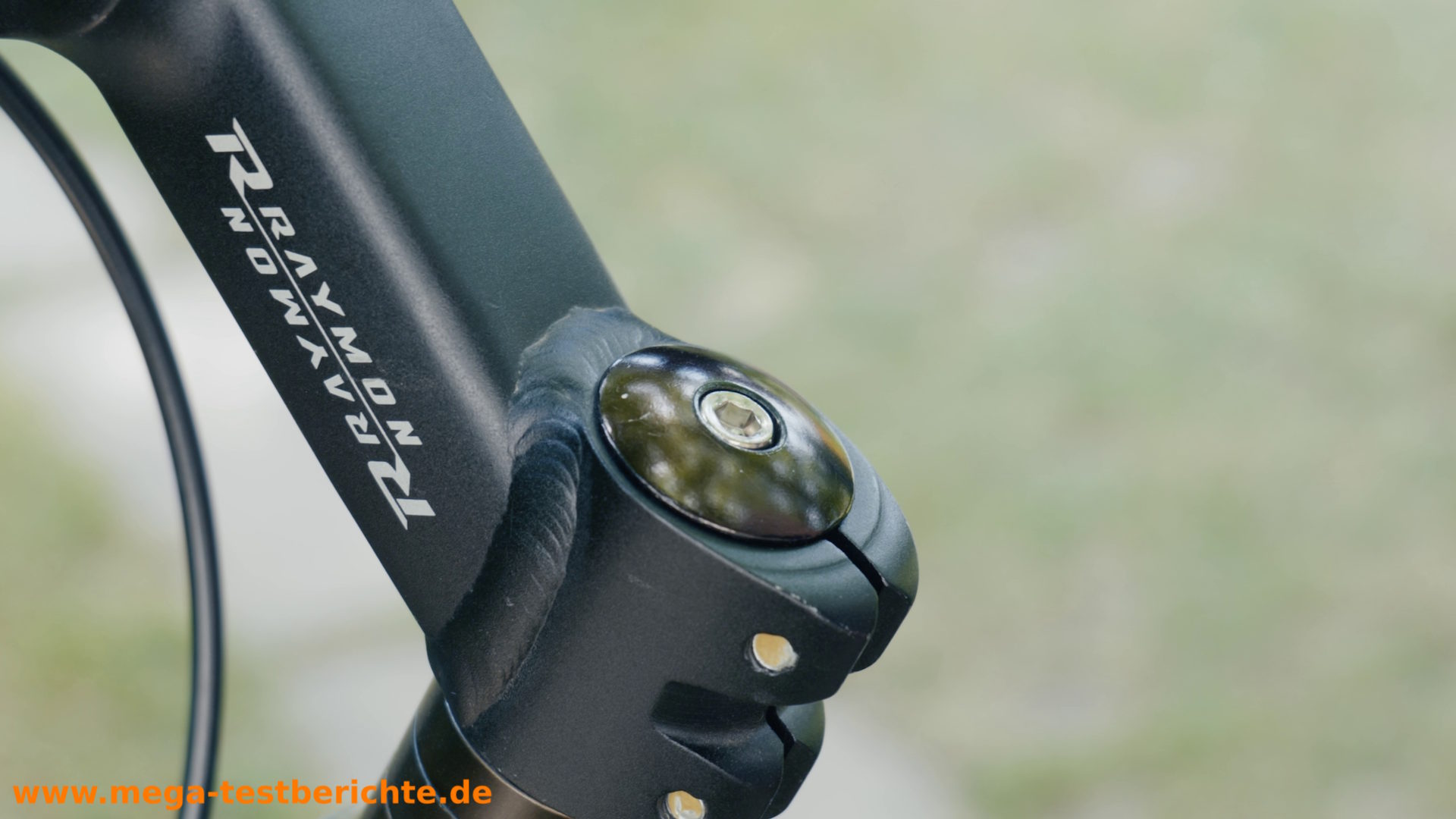

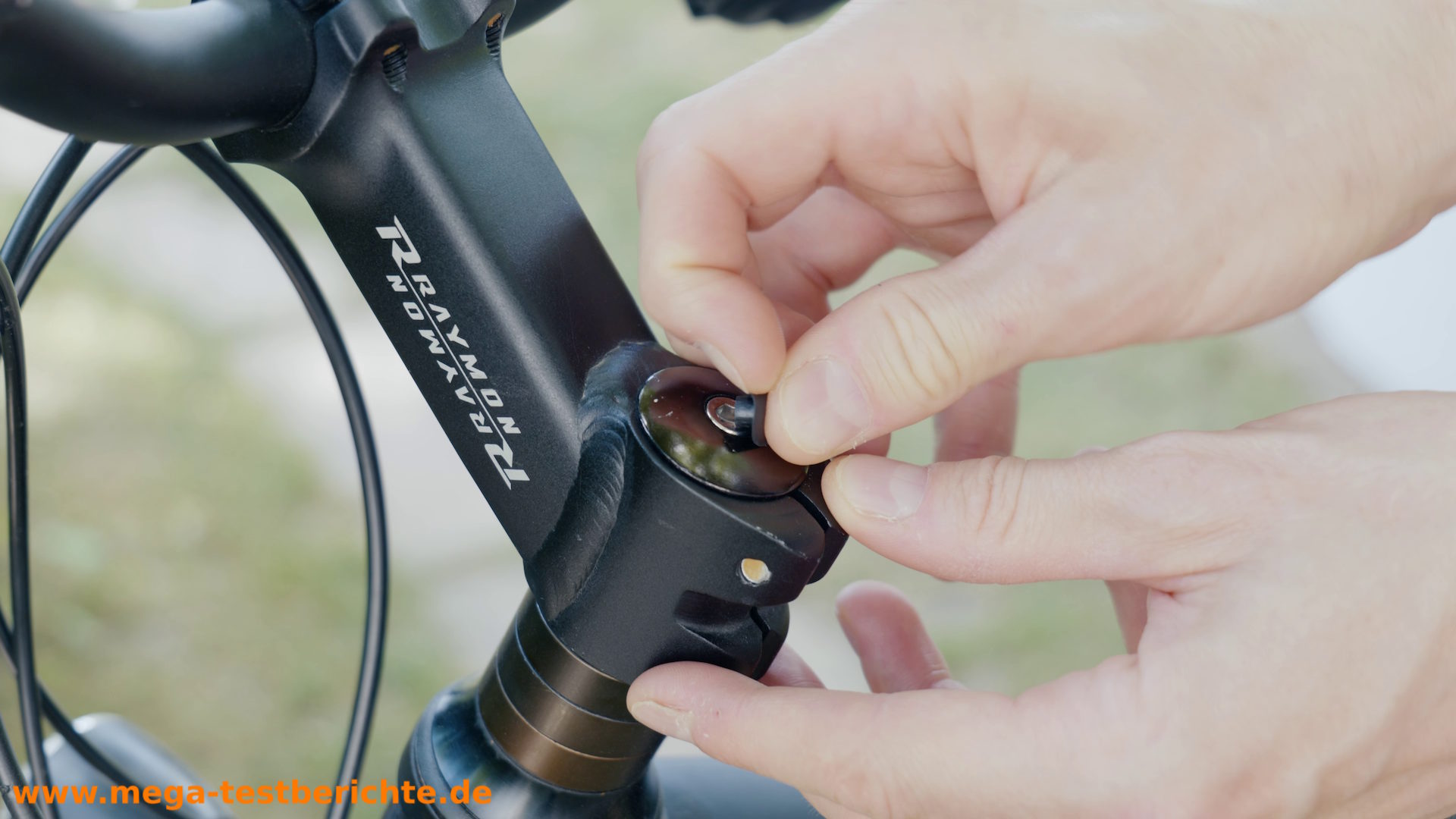

- Löse zuerst die Abdeckkappe.
- Darunter befindet sich die sogenannte Steuerlager-Einstellschraube.
- Schraube sie heraus und entferne sie mit samt der Kappe.

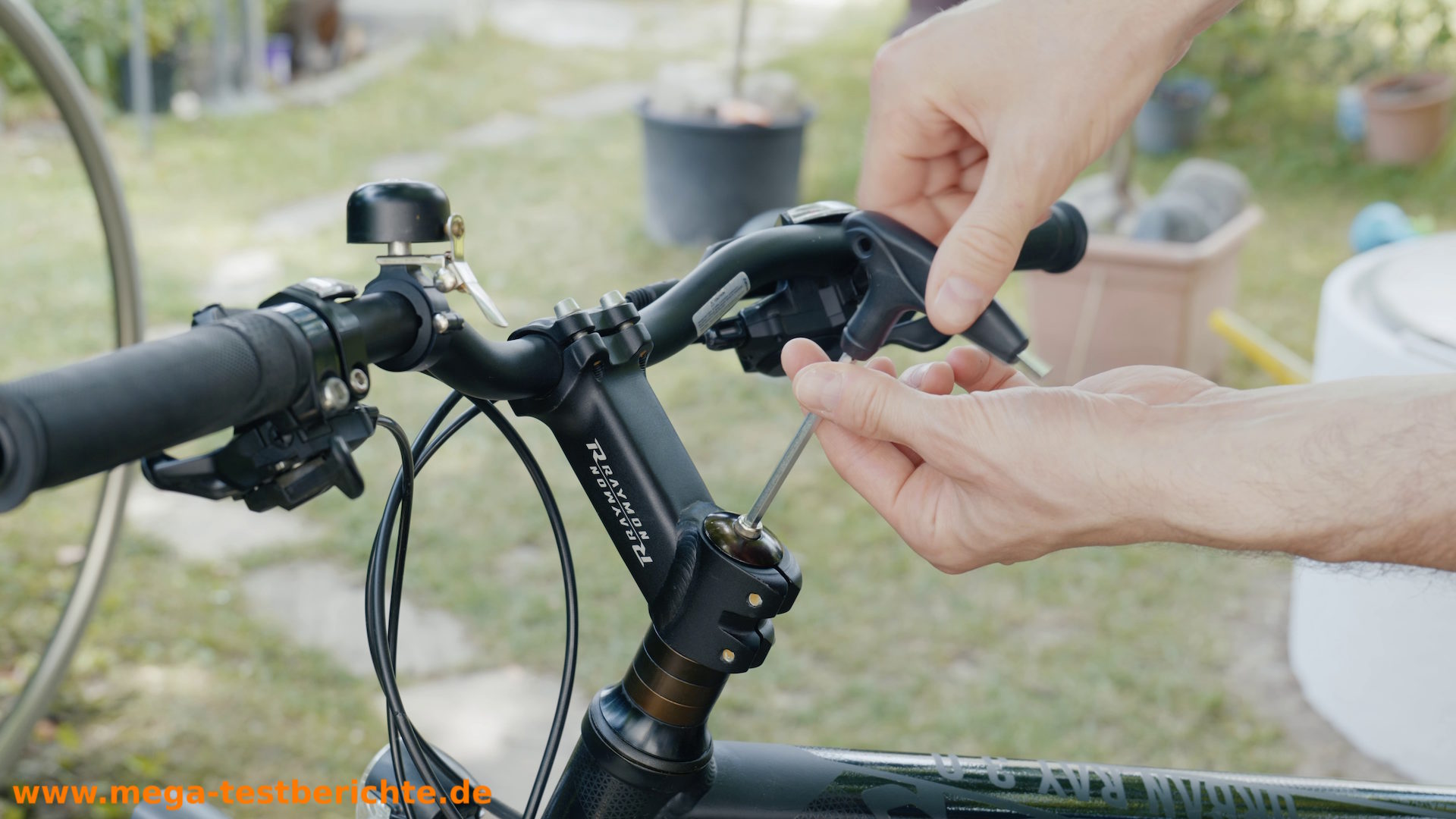

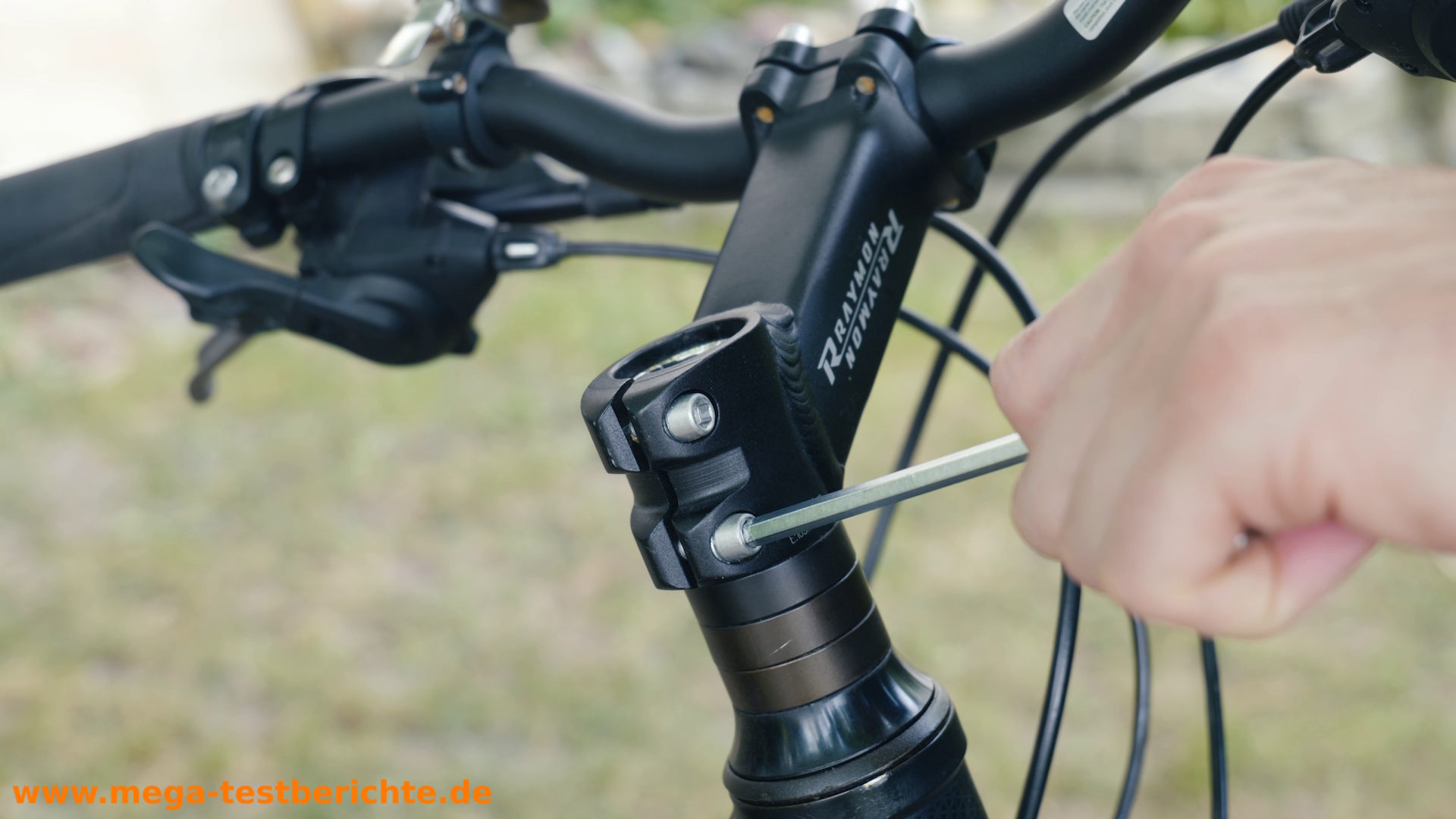

- Löse als Nächstes die beiden Klemmschrauben am Lenkerschaft.

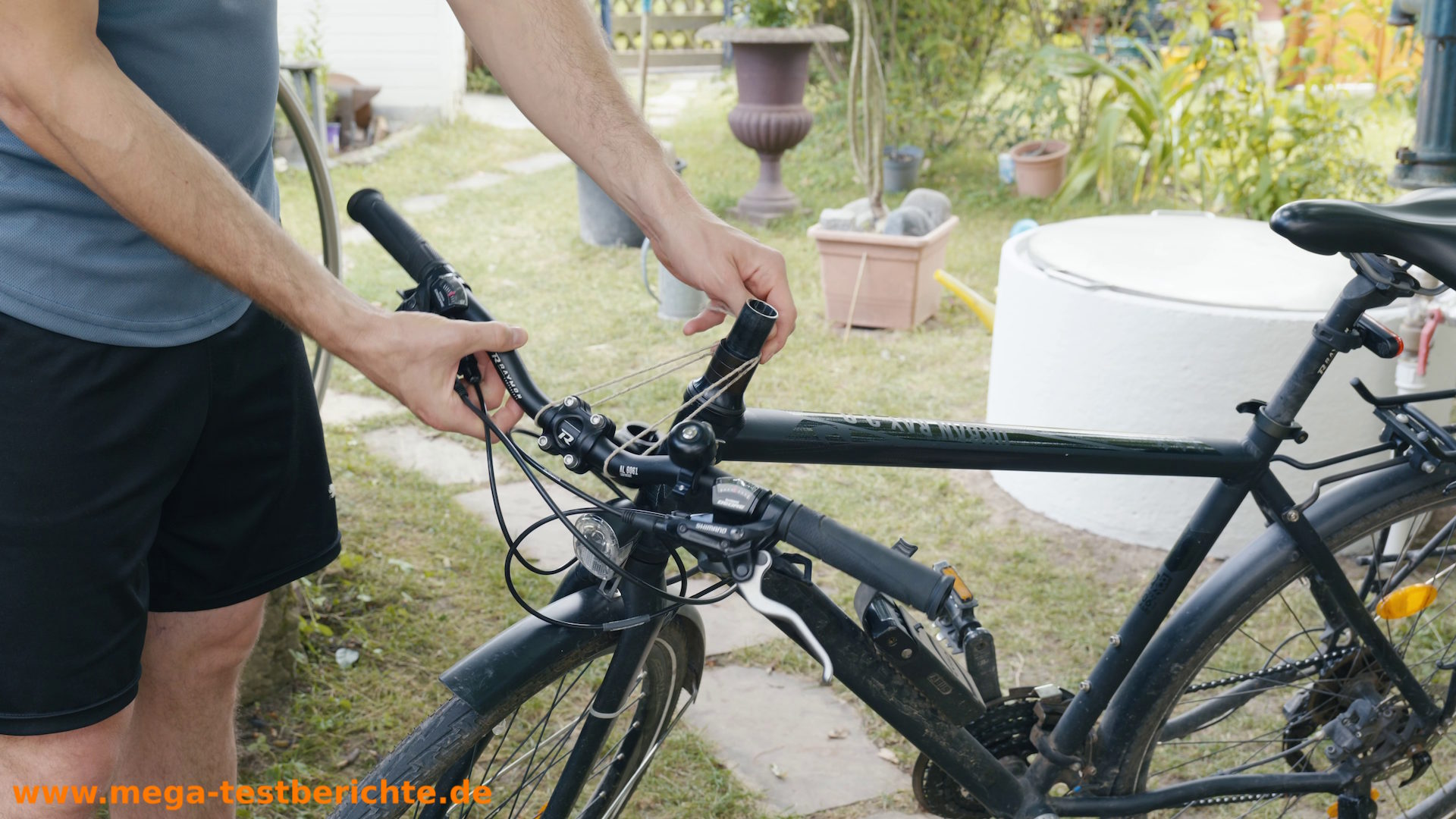

- Zieh den Lenker vorsichtig nach oben ab.

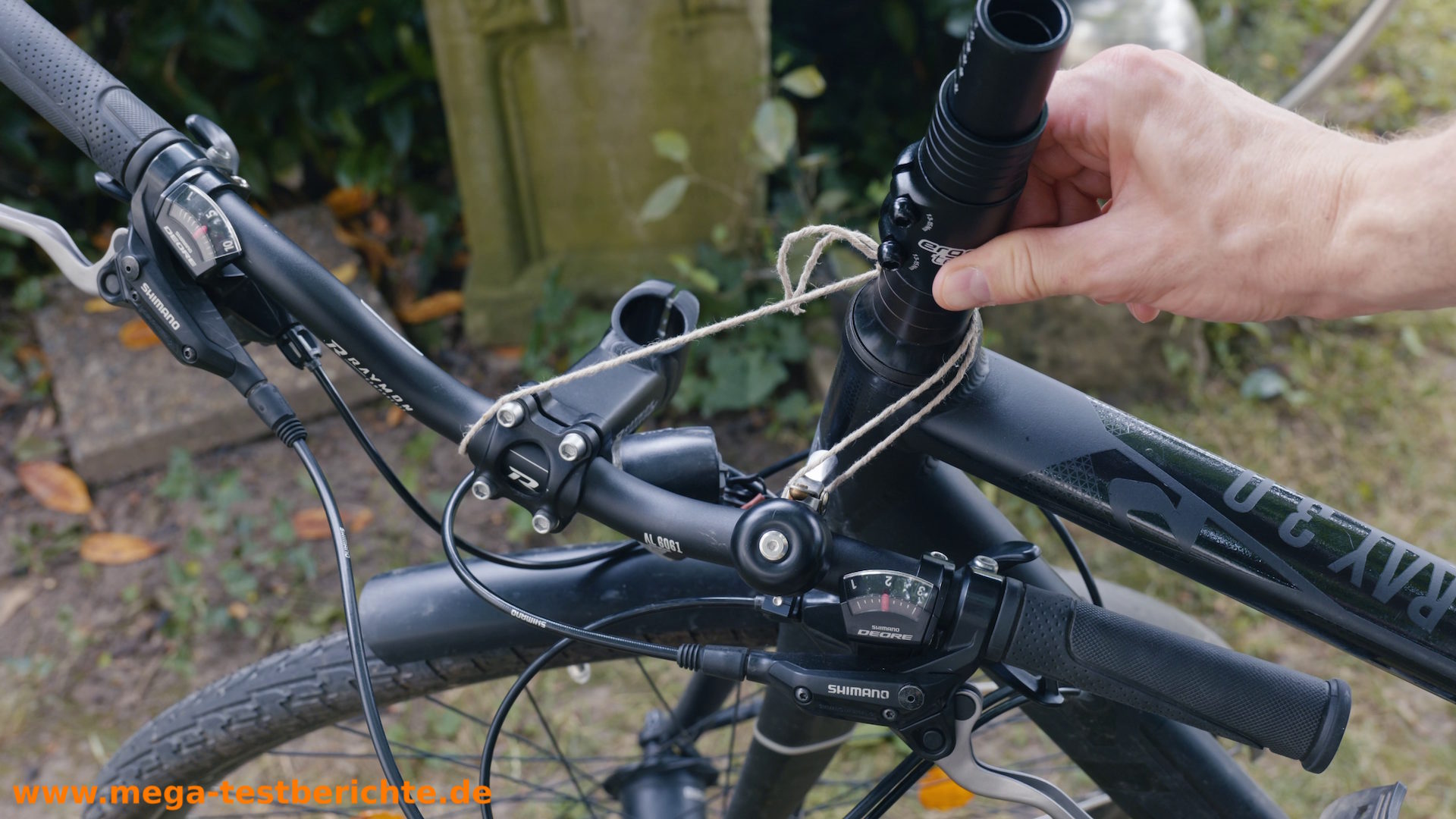

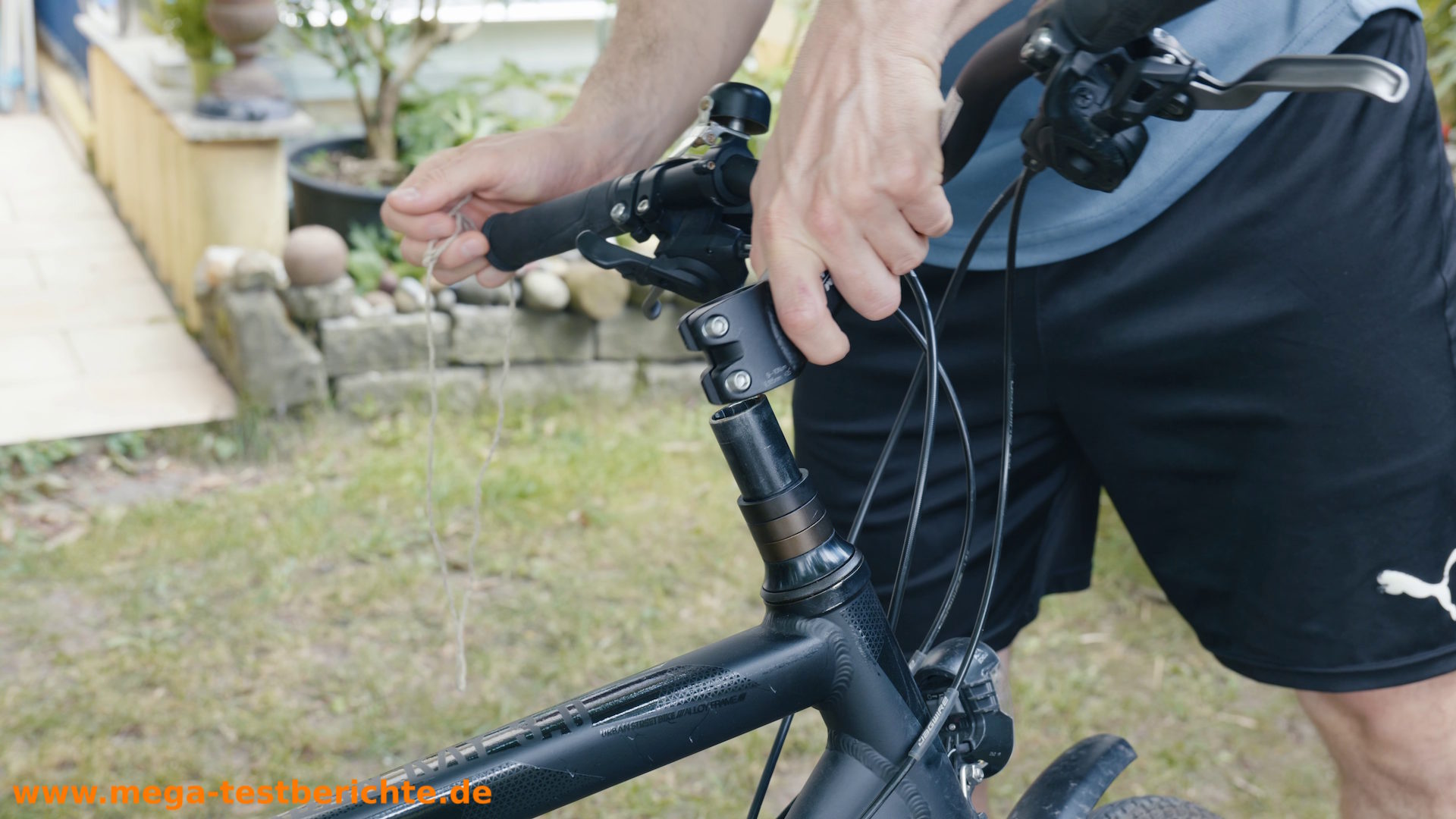

- Tipp: Nimm eine Schnur mit Schlaufe und hänge den Lenker damit um die Gabel.
Vorbau-Adapter montieren
Fahrradlenker erhöhen - Schrauben am Adapter lösen
Fahrradlenker erhöhen - Adapter aufstecken
Fahrradlenker erhöhen - Klemmschraube am Adapter
Fahrradlenker erhöhen - Länger der Züge und Kabel
Fahrradlenker erhöhen - Lenker aufstecken
Fahrradlenker erhöhen - Abstand zur Gabel
Fahrradlenker erhöhen - Spacer-Ring entfernen
Fahrradlenker erhöhen - Adapter mit Spacer-Ringen
Fahrradlenker erhöhen - Spacer-Ringen oben aufschieben
Fahrradlenker erhöhen - Steuerlager-Einstellschraube
Fahrradlenker erhöhen - Lenker gerade stellen
Fahrradlenker erhöhen - Schraube anziehen
Fahrradlenker erhöhen - Klemmschrauben am Lenker lösen
Fahrradlenker erhöhen - Schraube festziehen
Fahrradlenker erhöhen - Newton-Werte

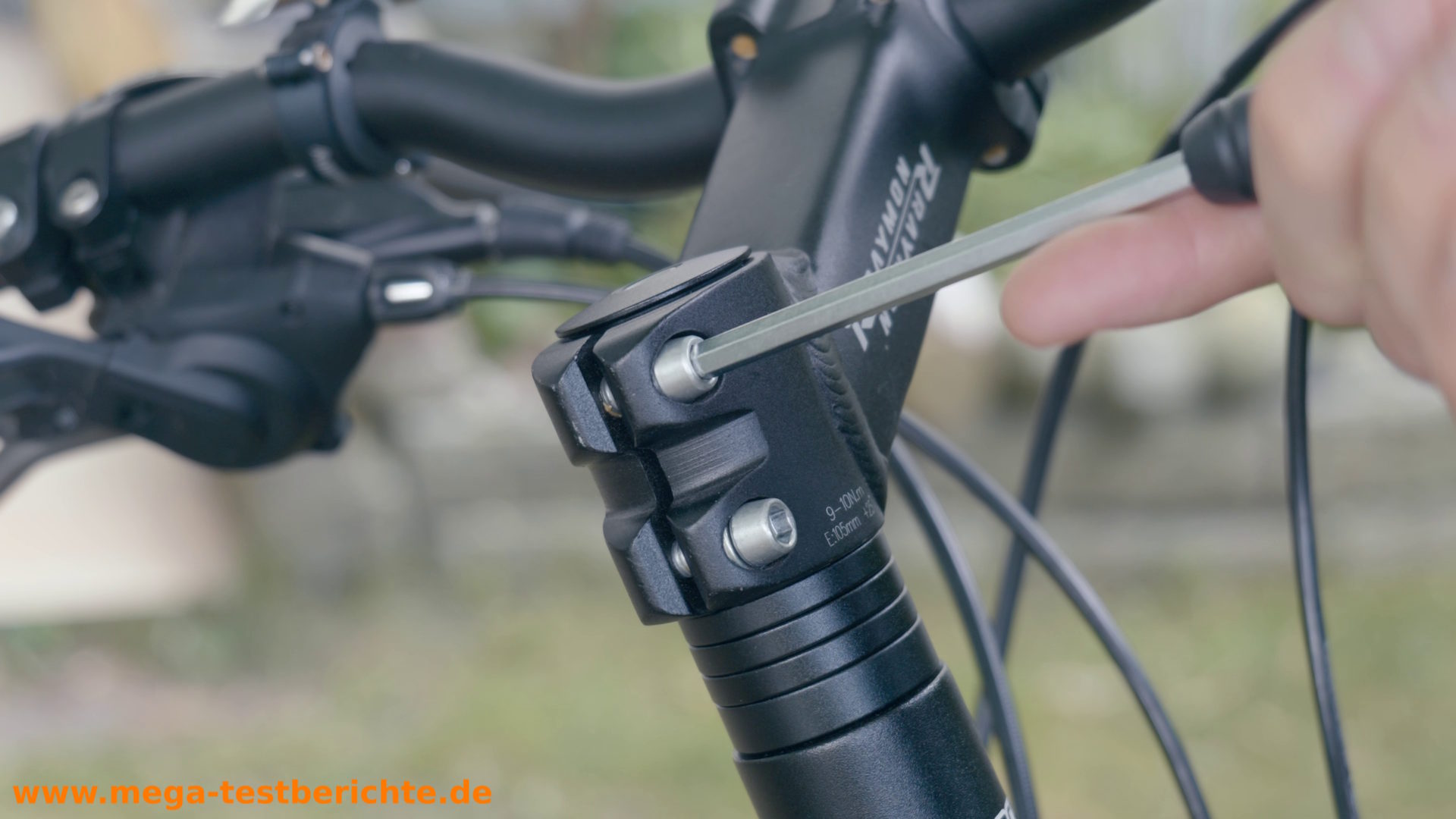

Fahrradlenker erhöhen - Klemmschrauben am Lenker anziehen
Fahrradlenker erhöhen - Klemmschraube am Adapter

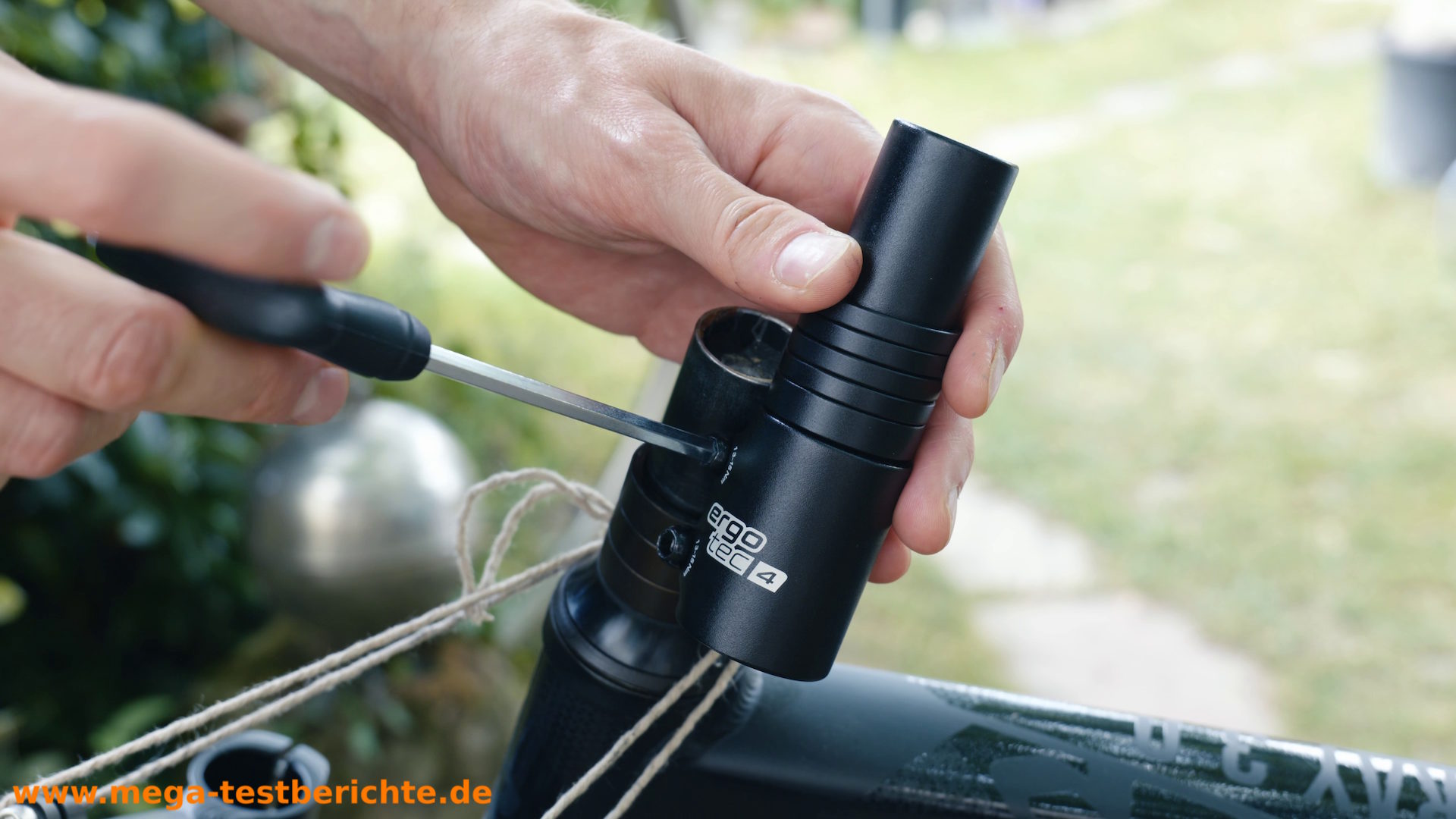

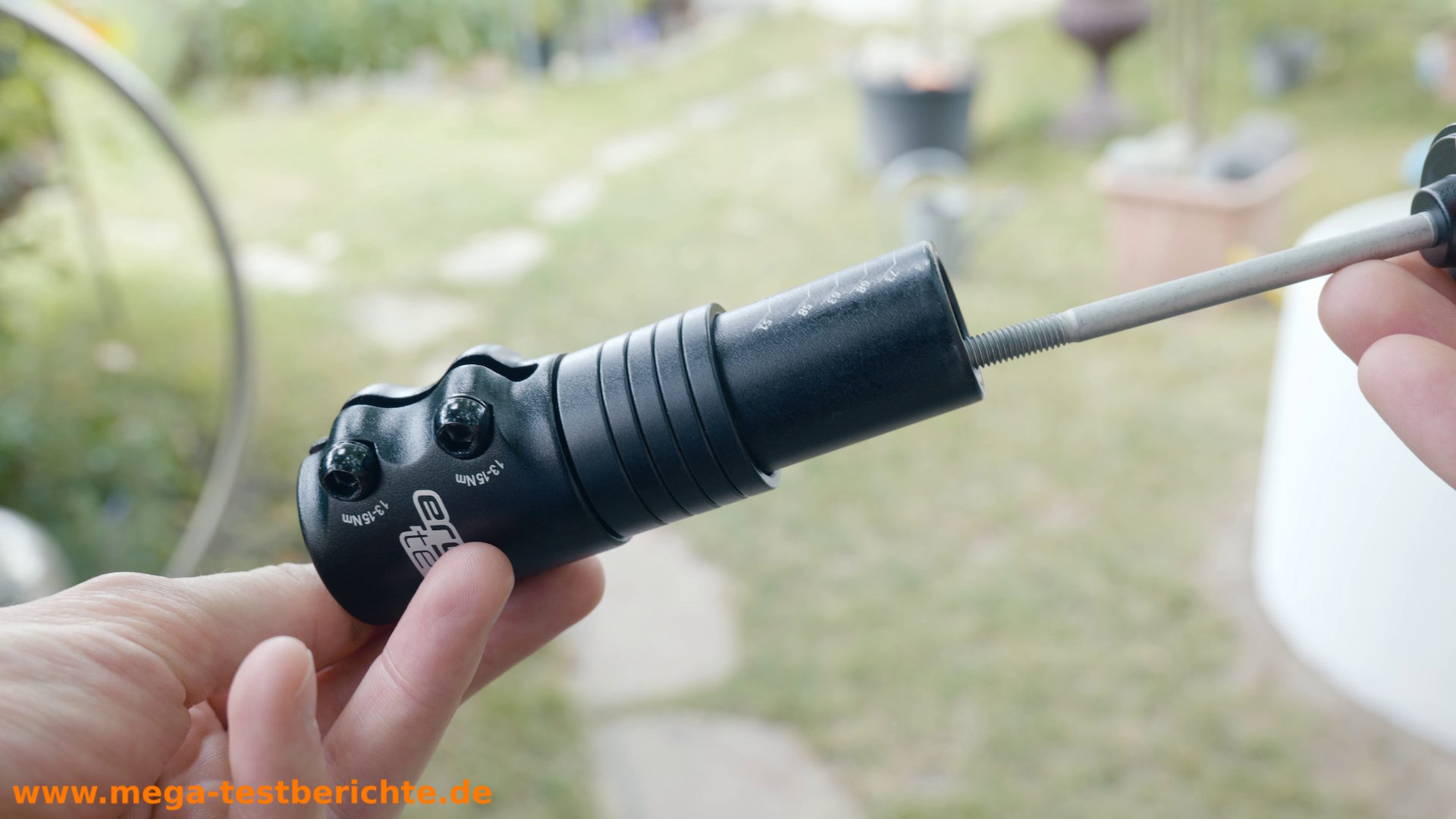

- Löse die Klemmschrauben am Adapter

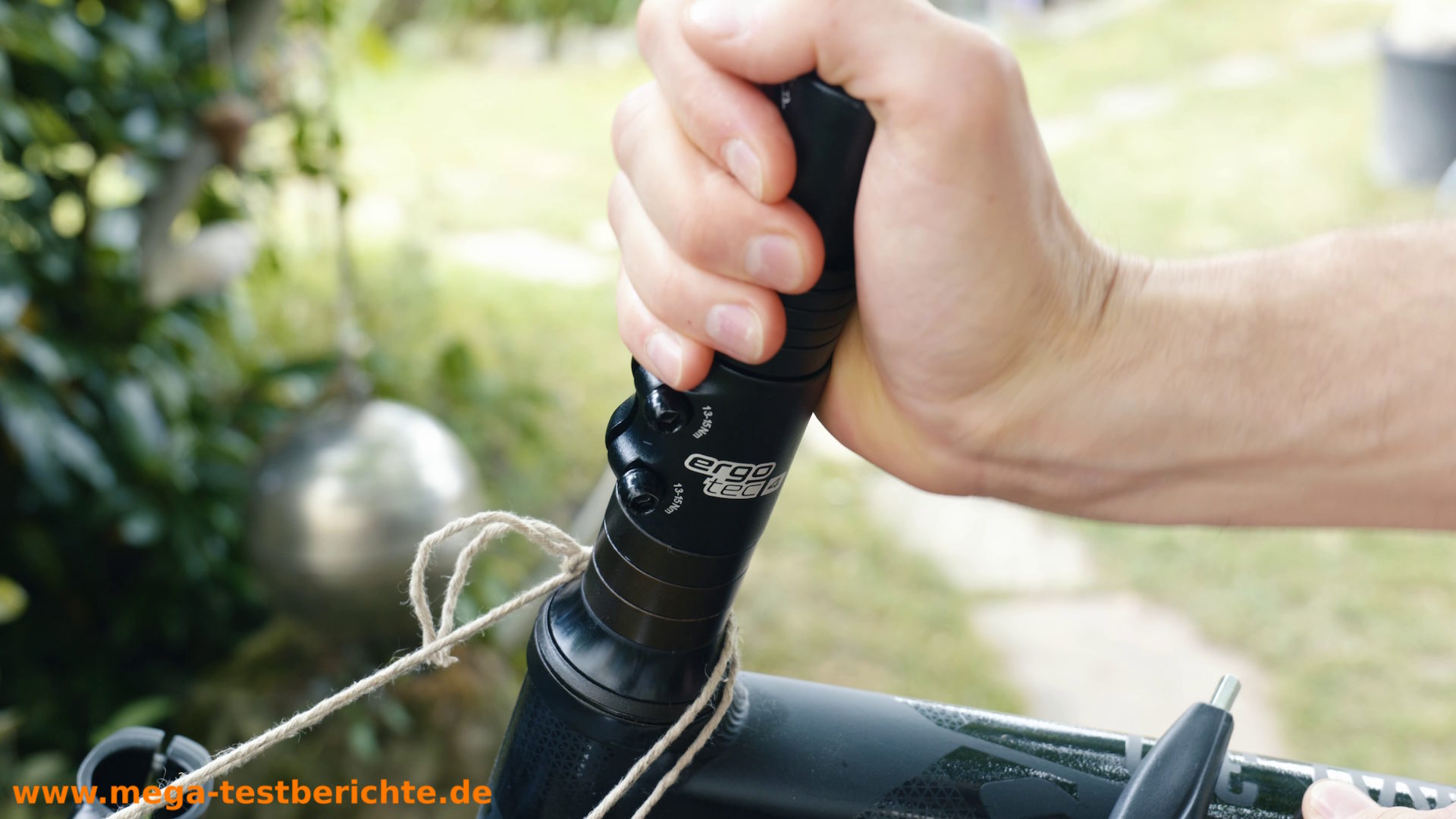

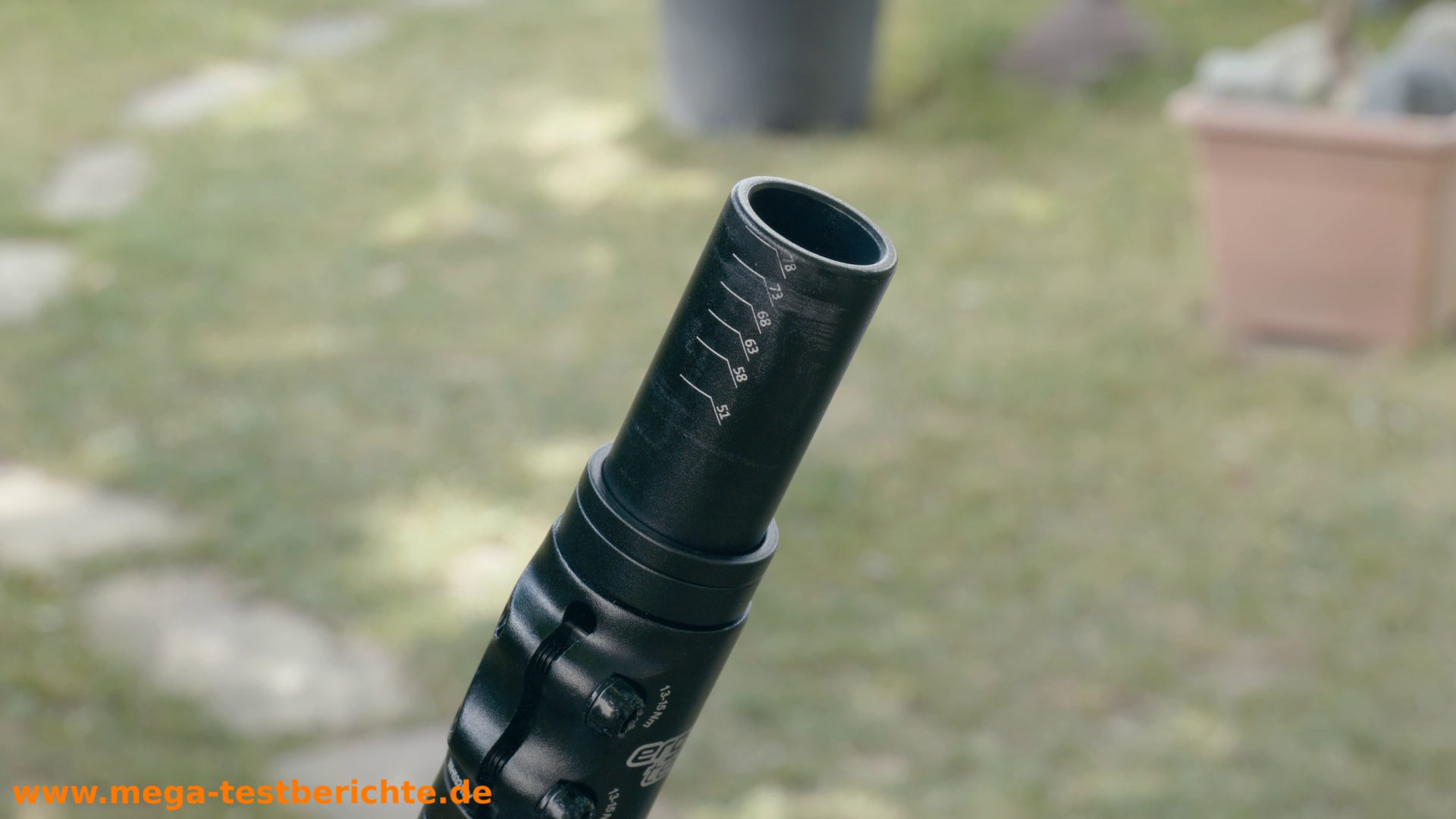

- Setze den Adapter auf den Gabelschaft und drehe ihn so, dass die beiden Klemmschrauben in Fahrtrichtung zeigen. Richte sie am Rad aus!

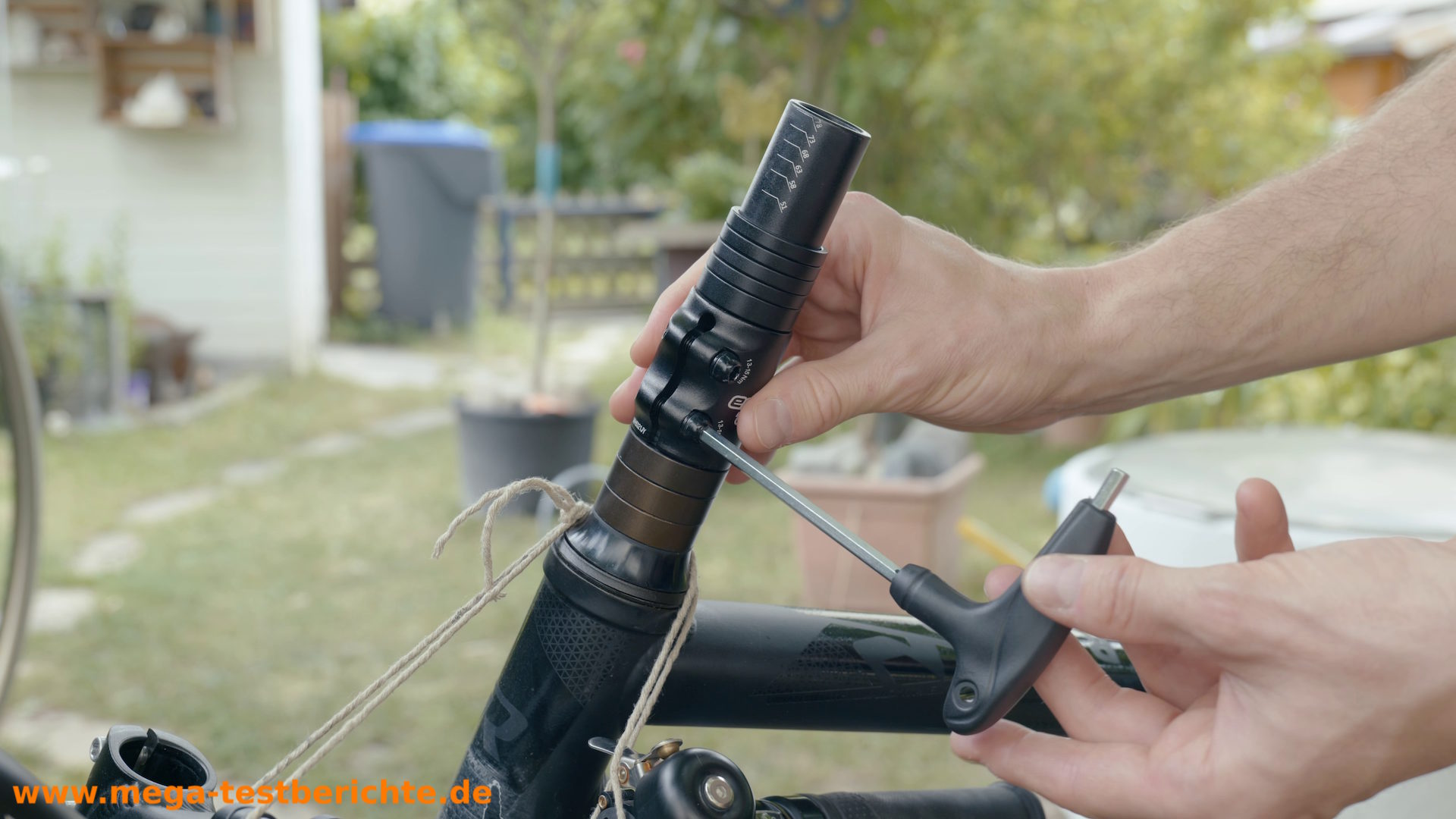

- Ziehe die beiden Klemmschrauben am Adapter leicht fest, sodass er sich nicht mehr wegdrehen kann.
- Du musst jetzt prüfen, ob die Kabel und Züge lang genug sind.

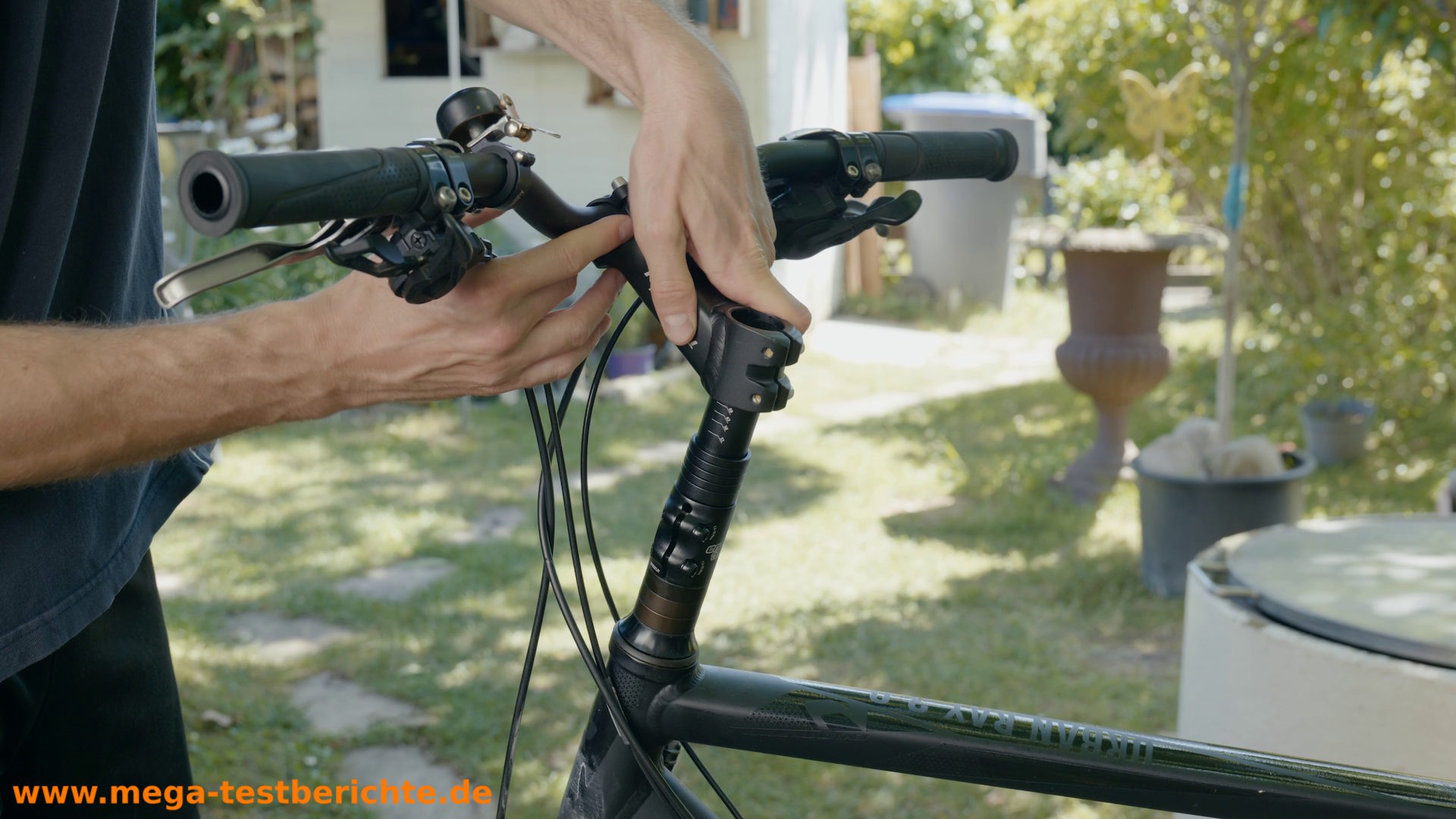

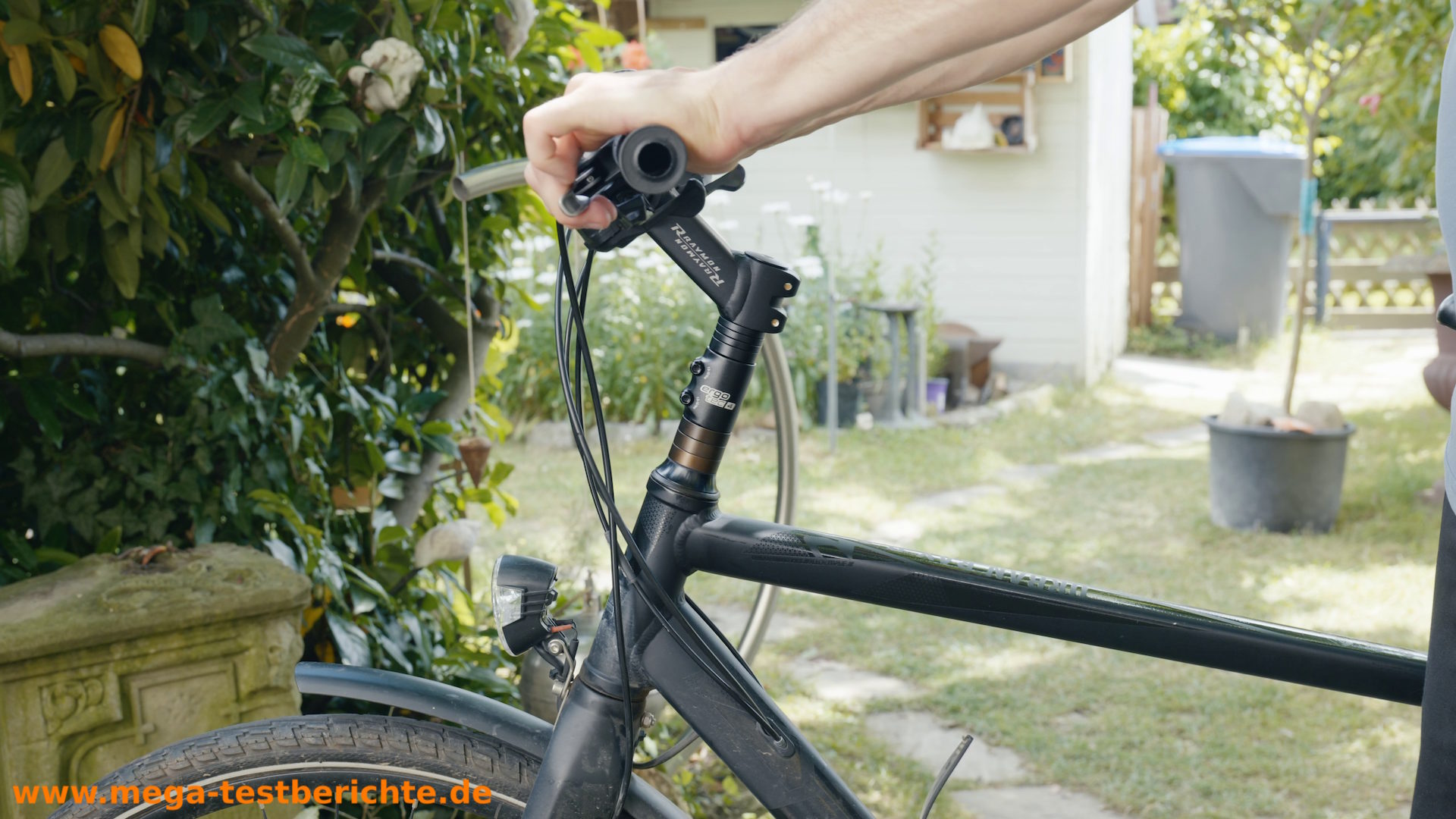

- Setze den Lenker auf den Adapter auf.

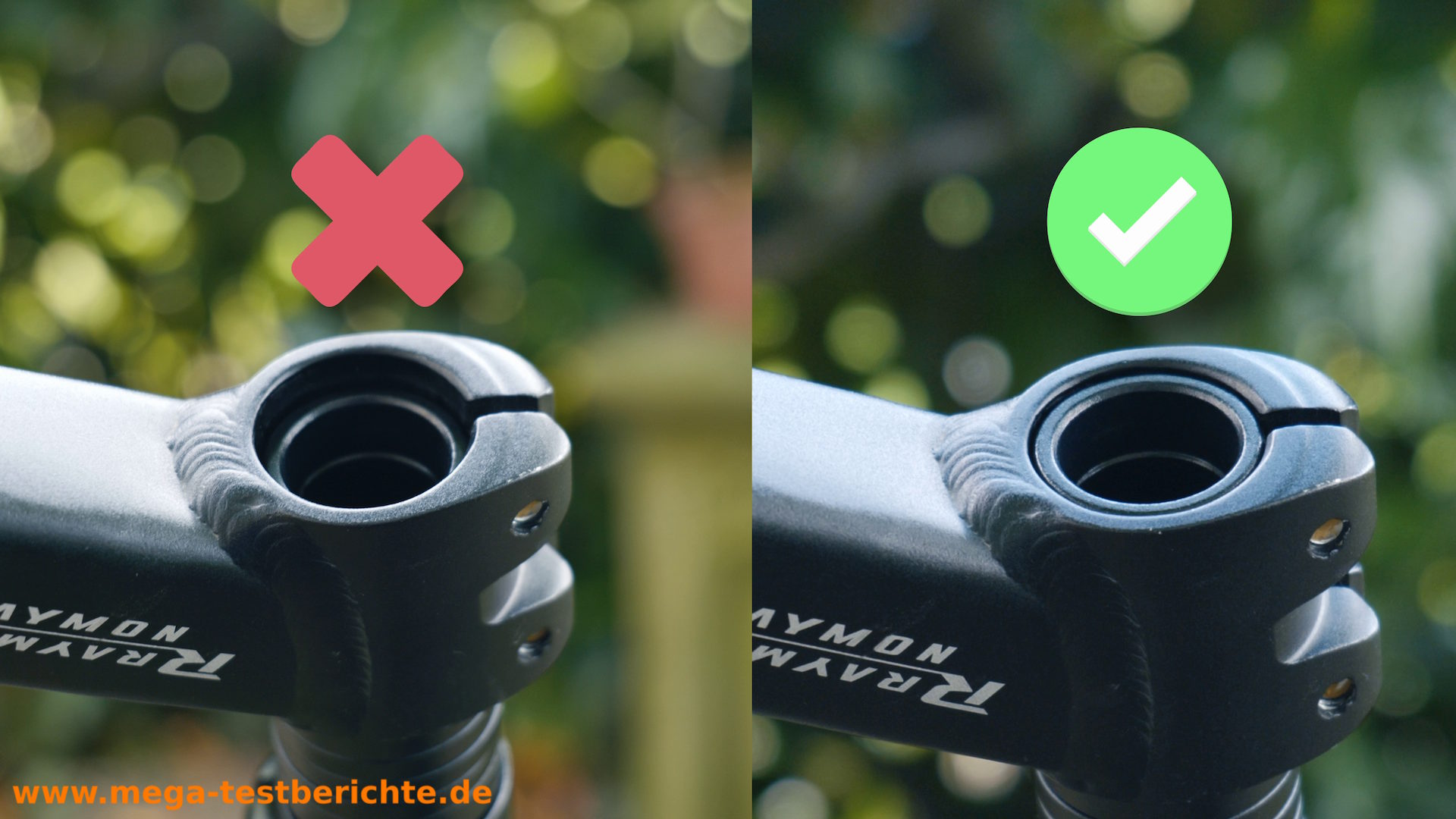

- Der Abstand der Klemmhalterung zur Gabel sollte bei ca. 2 mm liegen.
- Ist das nicht der Fall, dann entfernst du einen Metallring, die sogenannten Spacer.

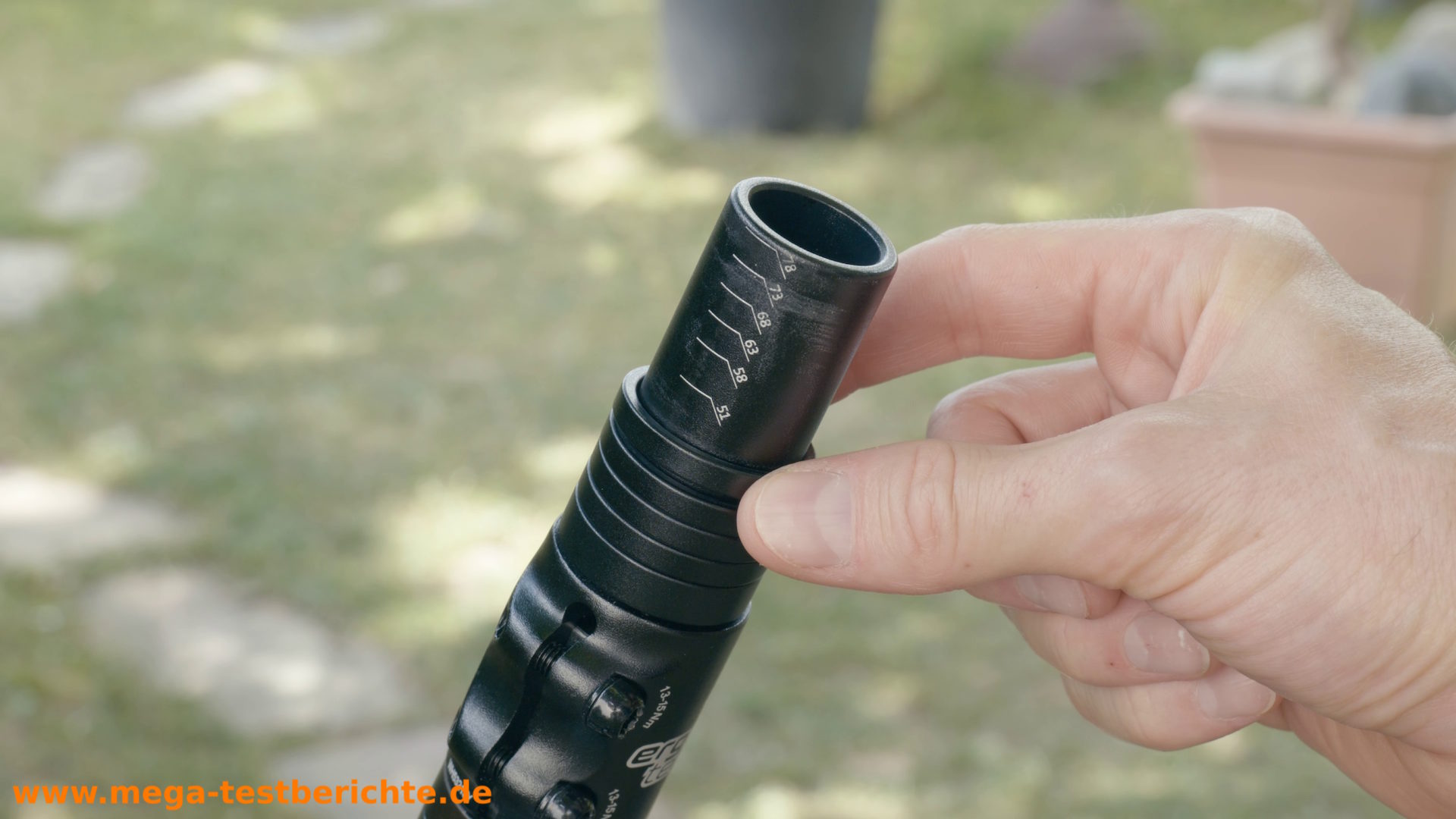

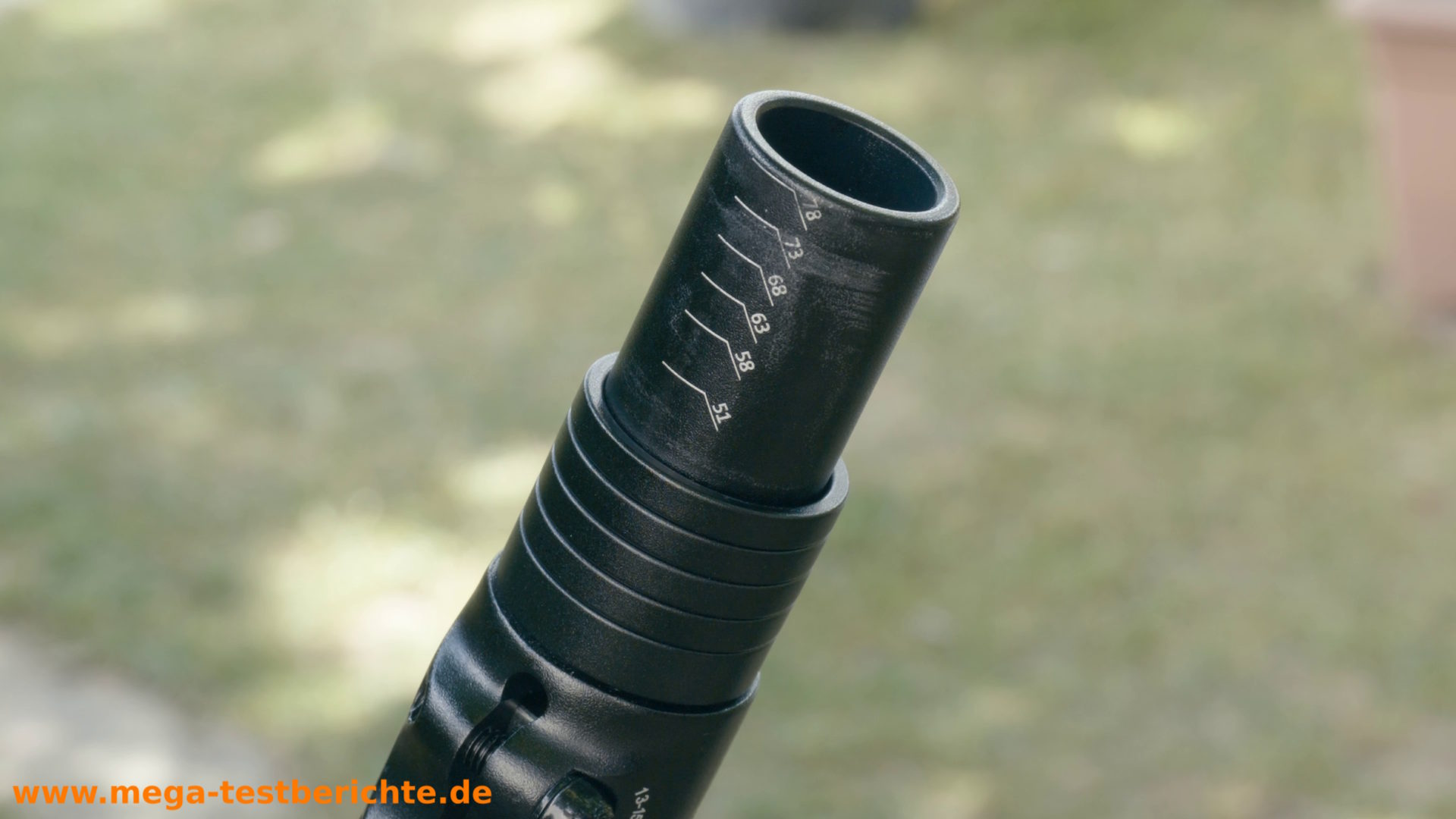

- Du siehst hier mehrere Metallringe, die sich abnehmen lassen.
- Nimm die gewünschte Anzahl Ringe heraus, um die Höhe des Lenkers zu regulieren.
- Falls die Gabel oben heraussteht, dann setzt du einfach die Ringe auf.

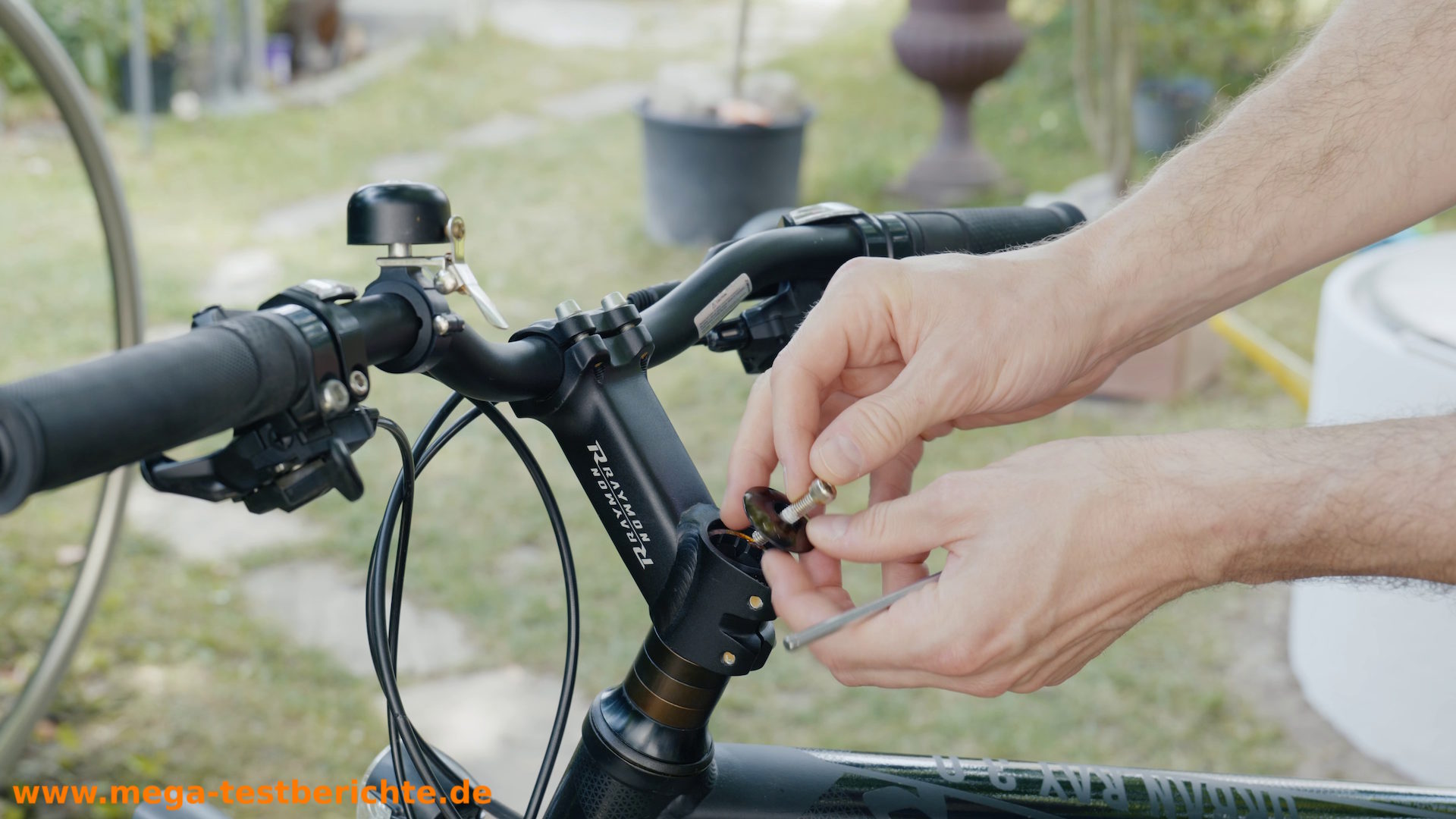

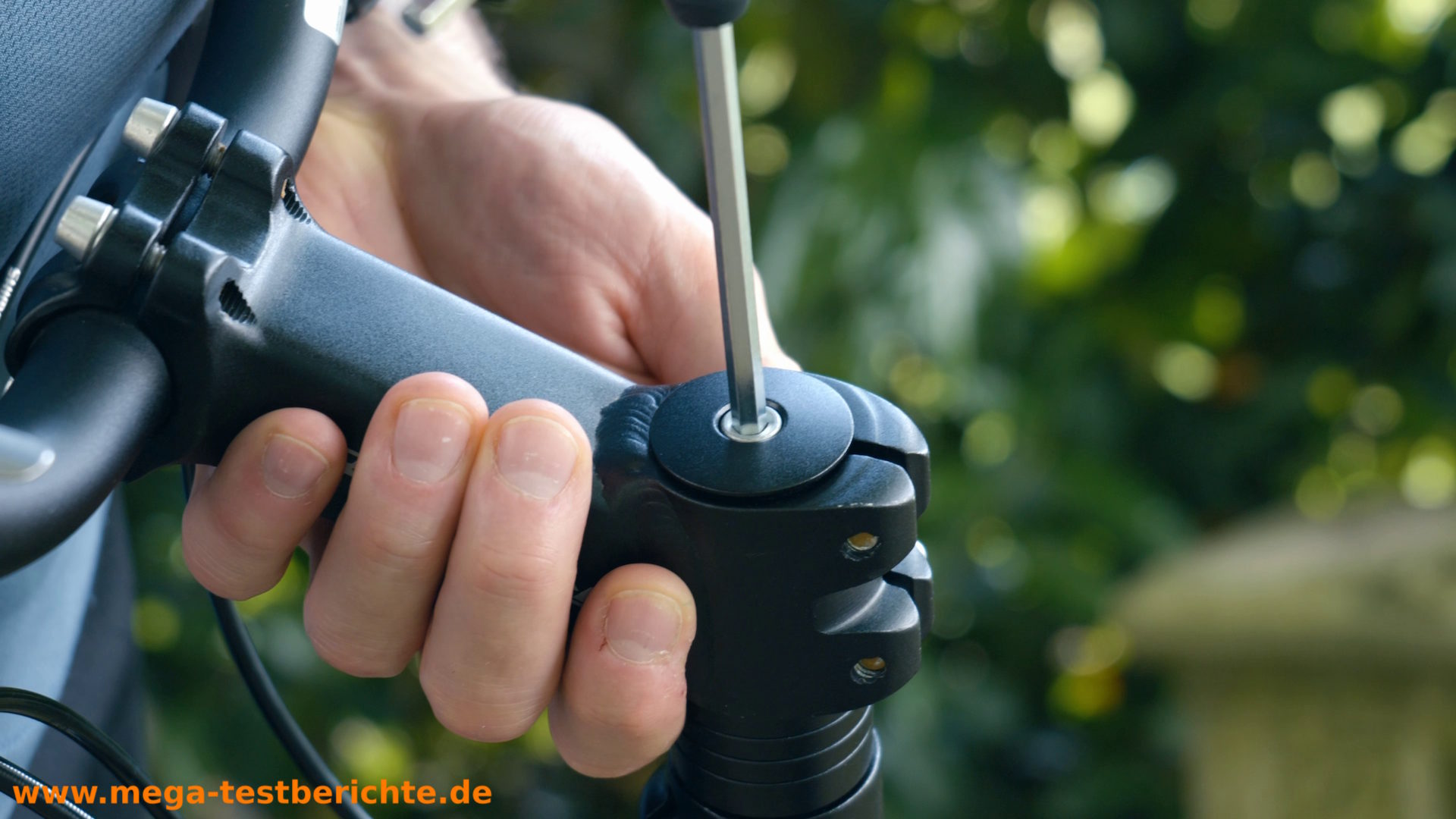

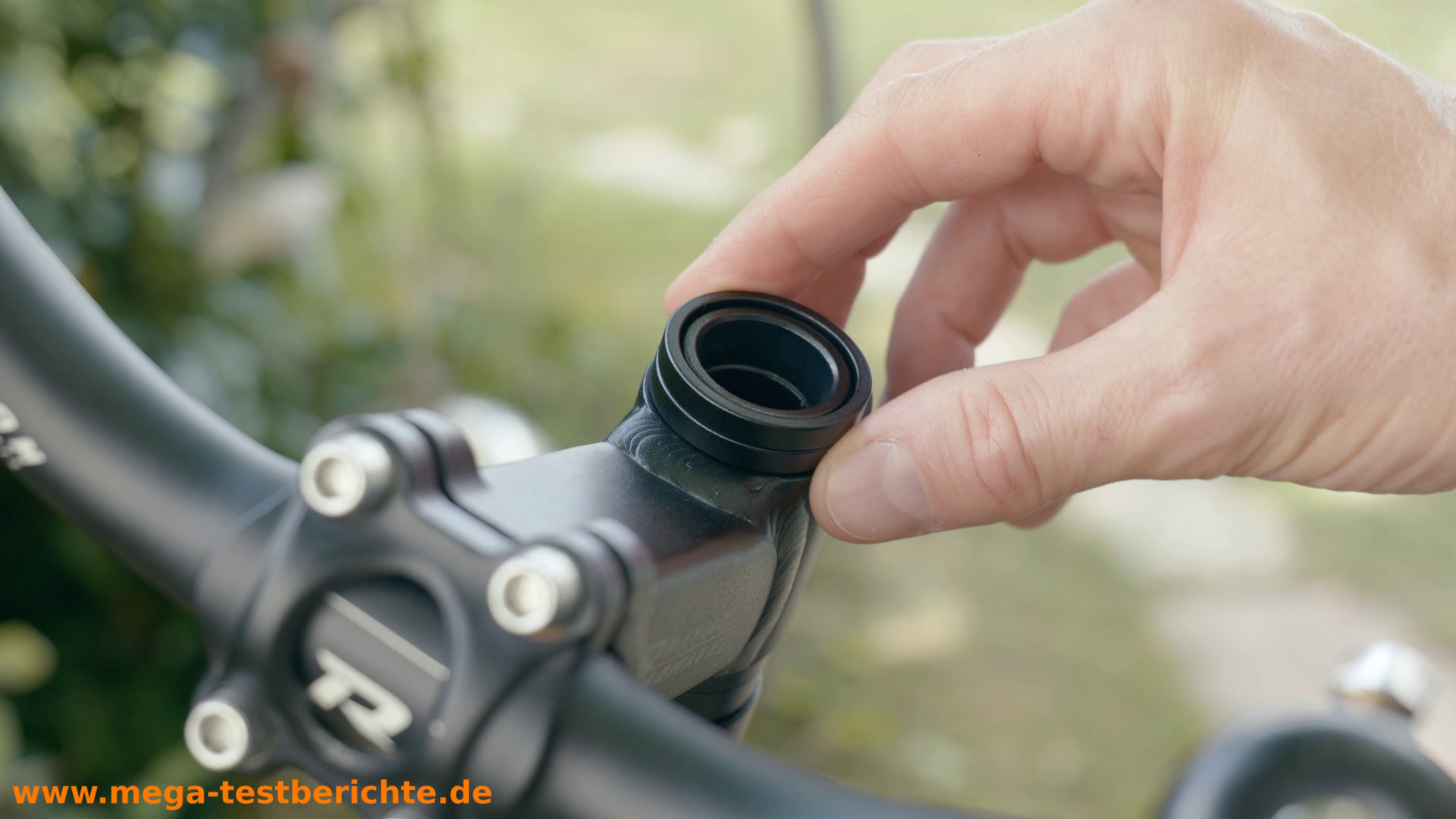

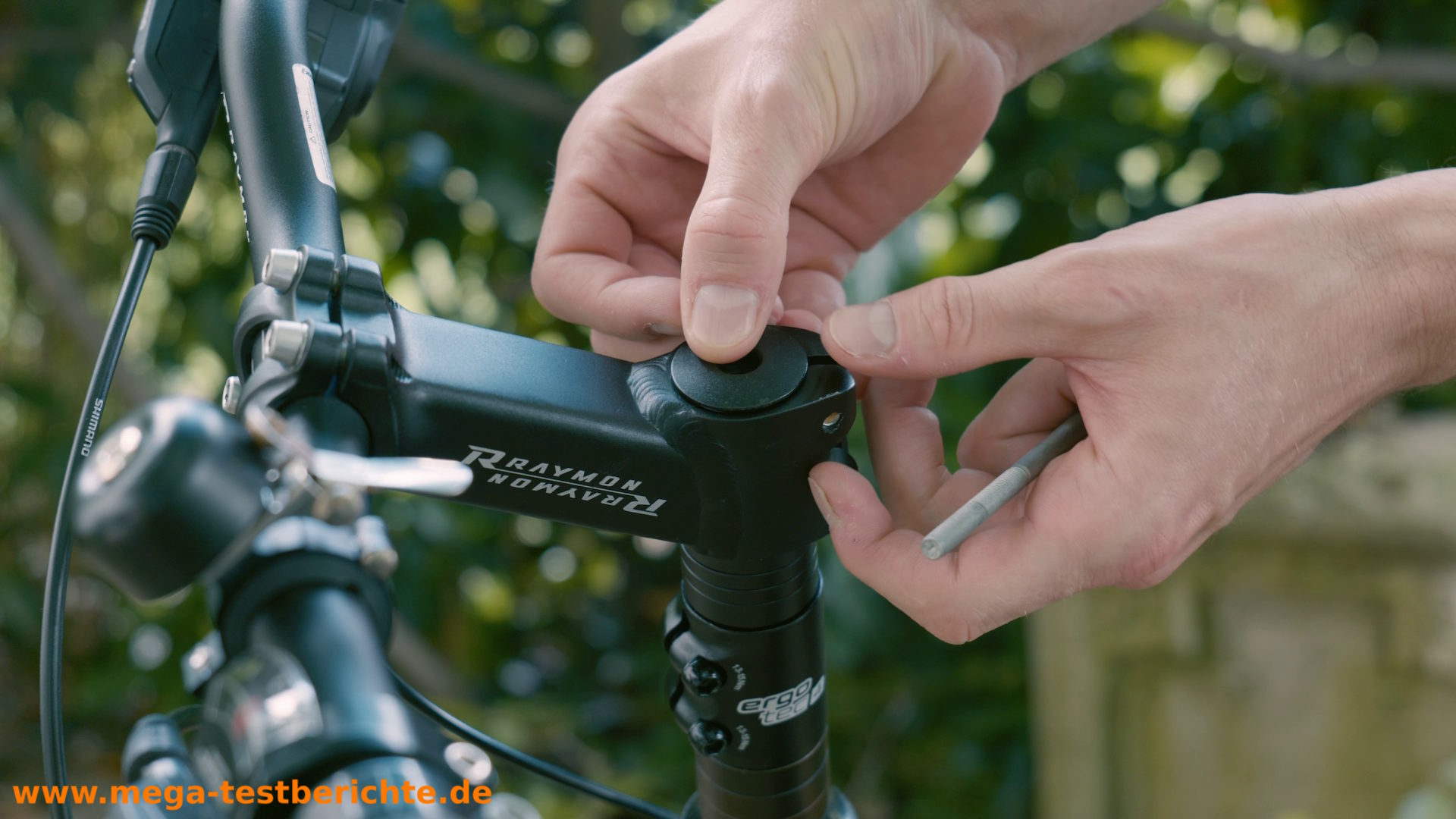

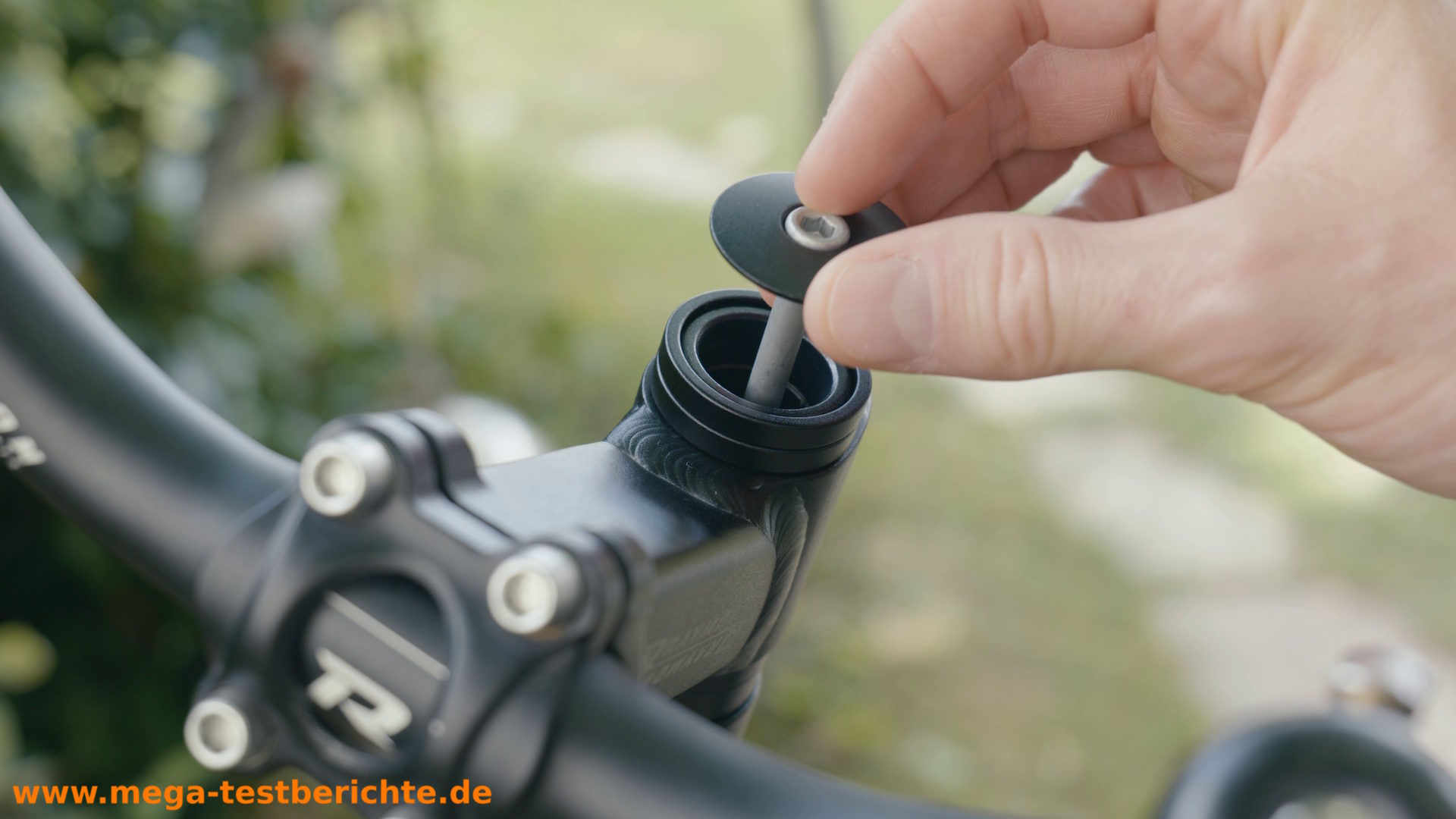

- Stecke die Kappe auf, und setze dann die Steuerlage-Einstellschraube in die Abschlusskappe ein.
- Richte den Lenker gerade aus und schraube die Steuerlage-Einstellschraube dann fest, bis kein Spiel mehr vorhanden ist.
- Ziehe jetzt die beiden Klemmschrauben am Lenker leicht fest.

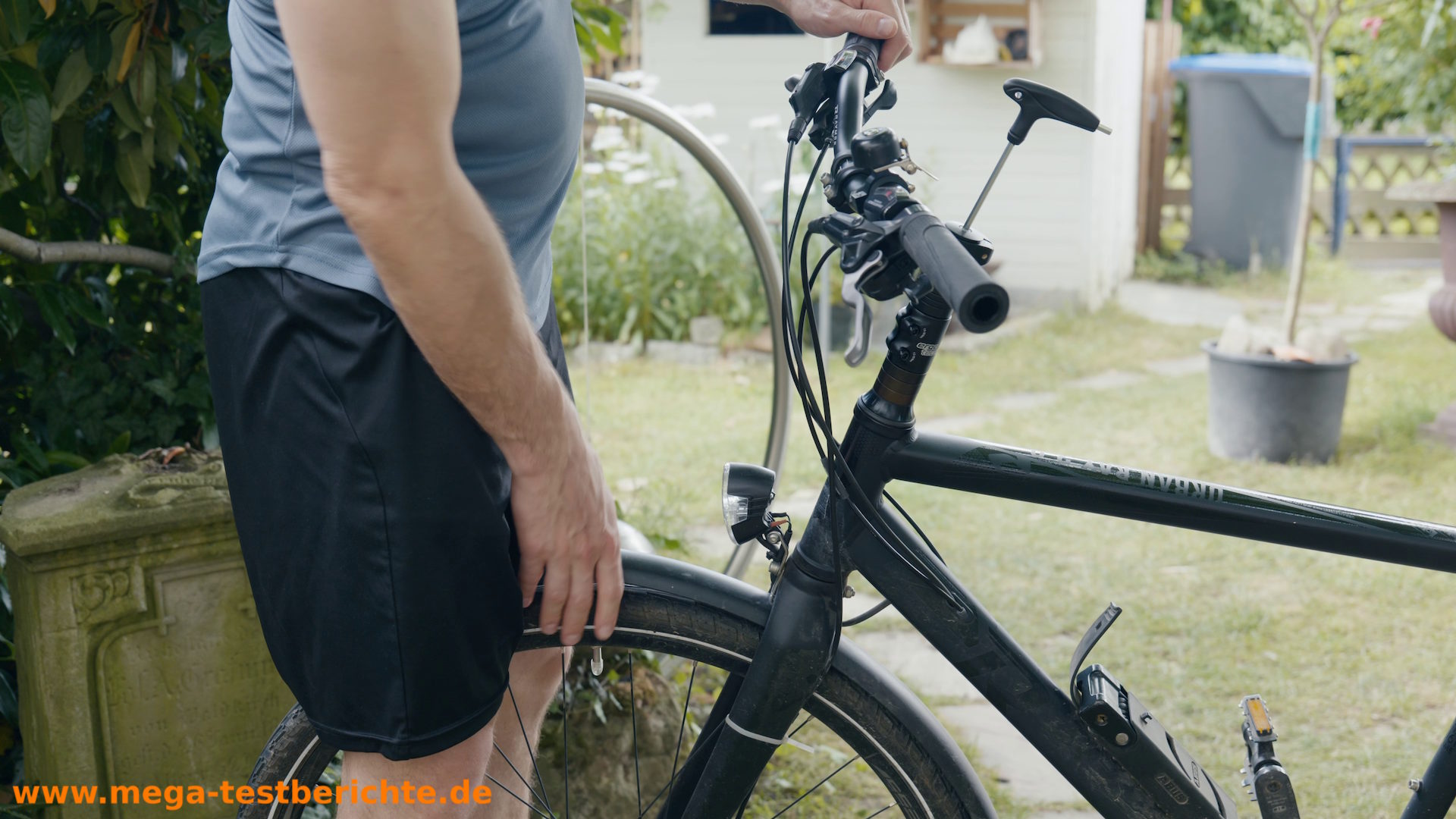

- Kontrolliere alles! Ziehe die Vorderbremse und wackle, alles sitzt, perfekt!

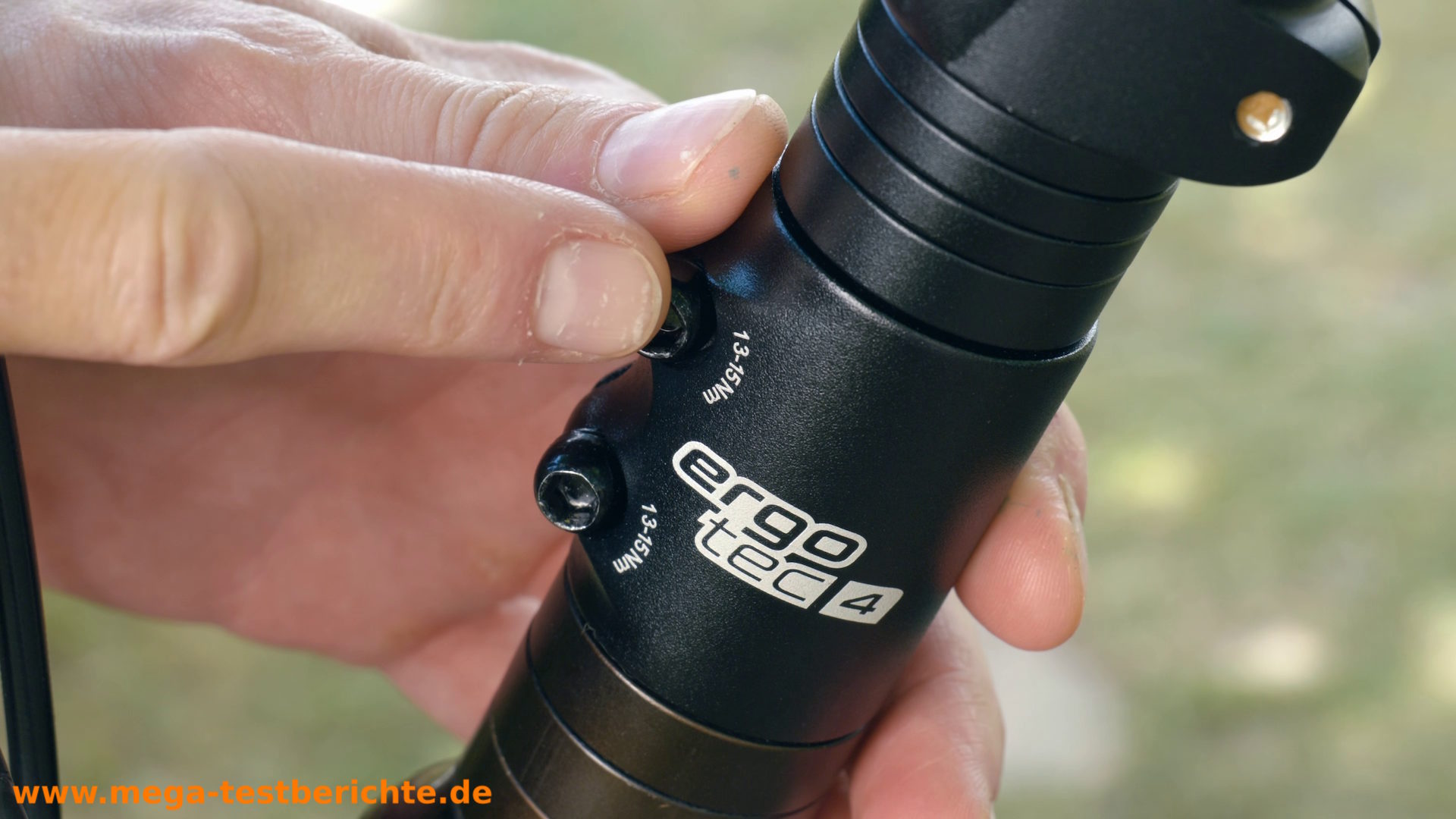

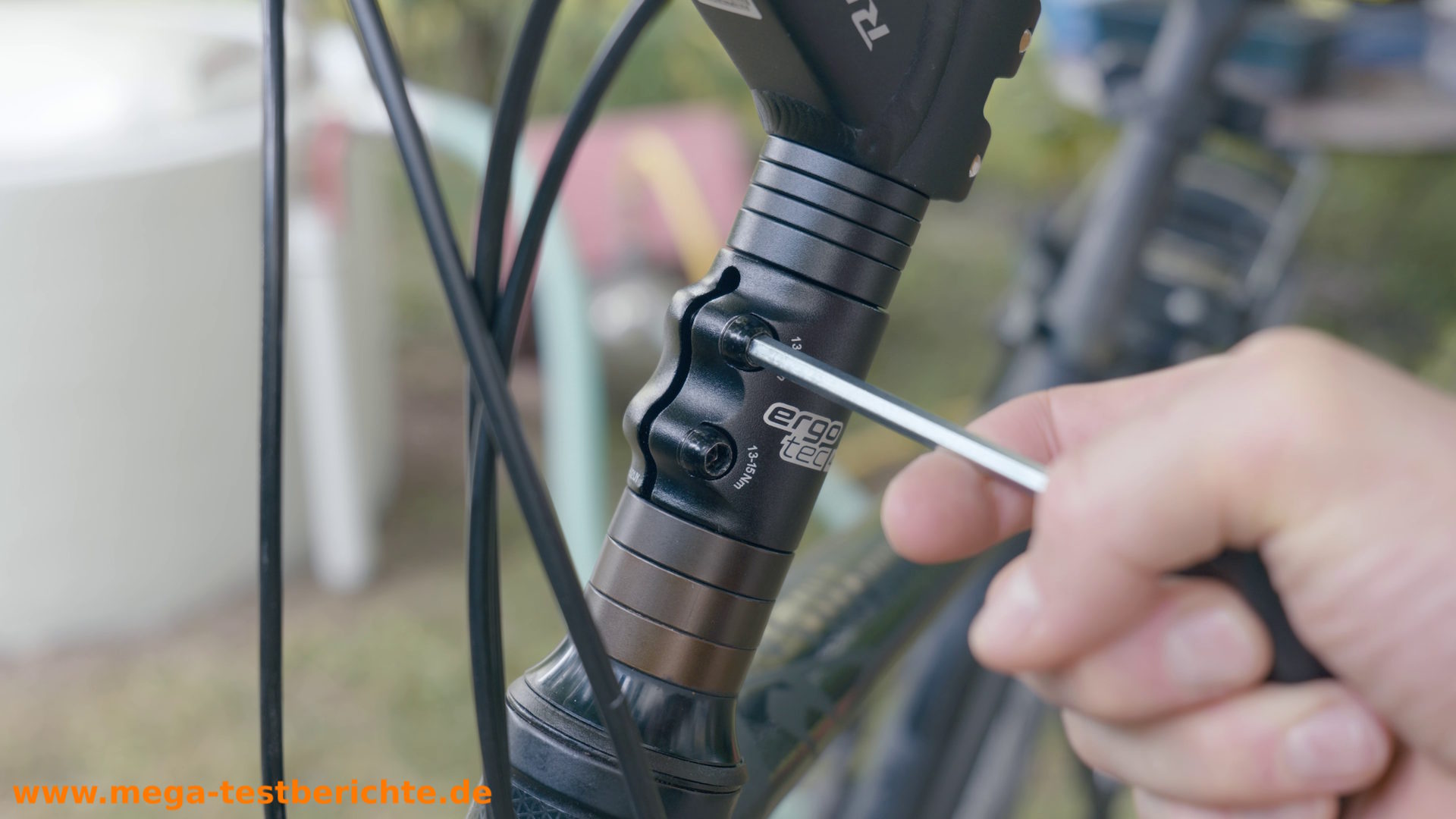

- Jetzt werden die beiden Klemmschrauben des Aufsatzes fest angezogen. Achte auf die Zahlen, denn hier steht der Anzugswert in Newtonmetern drauf, 13–15 Nm.

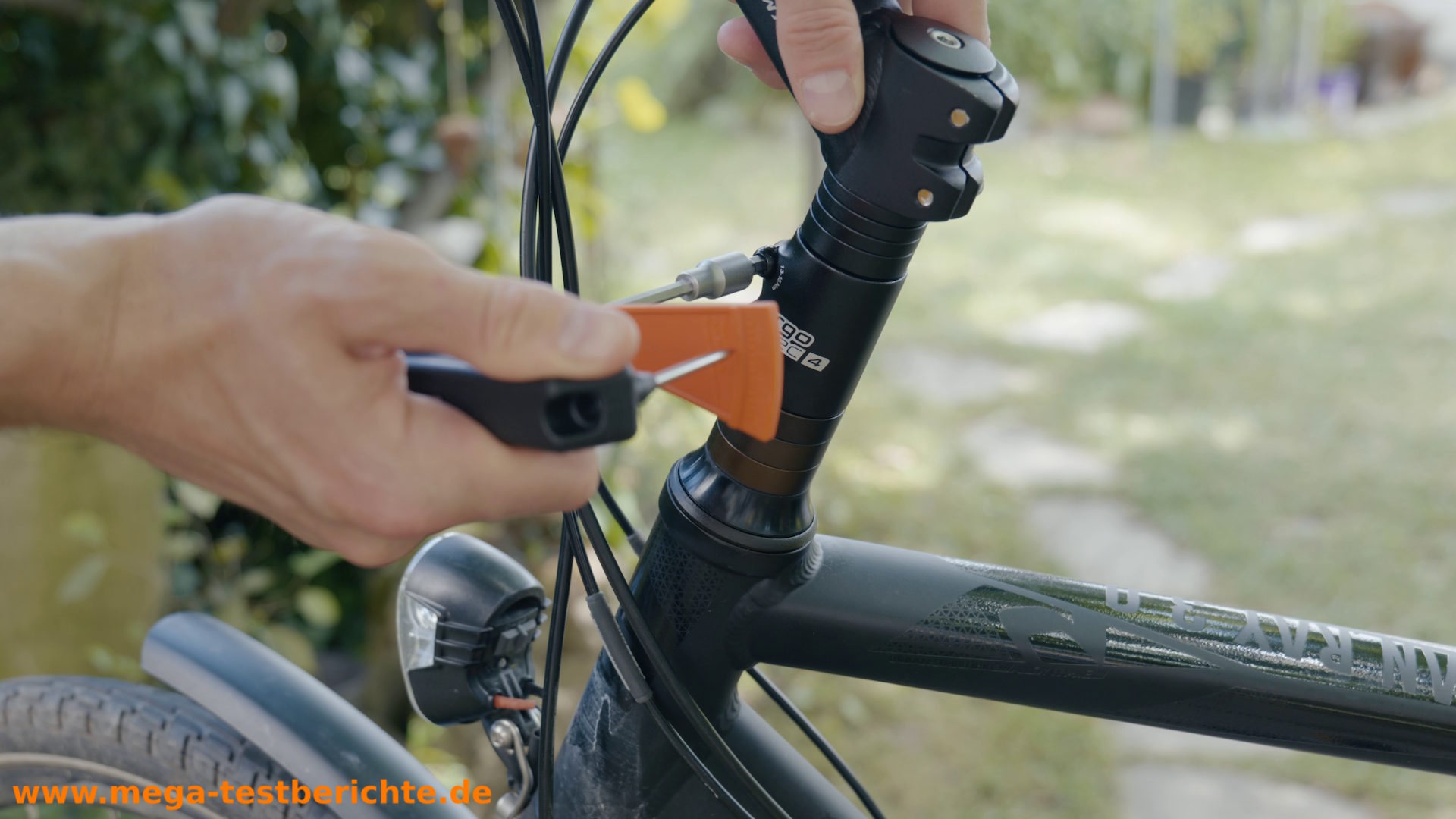

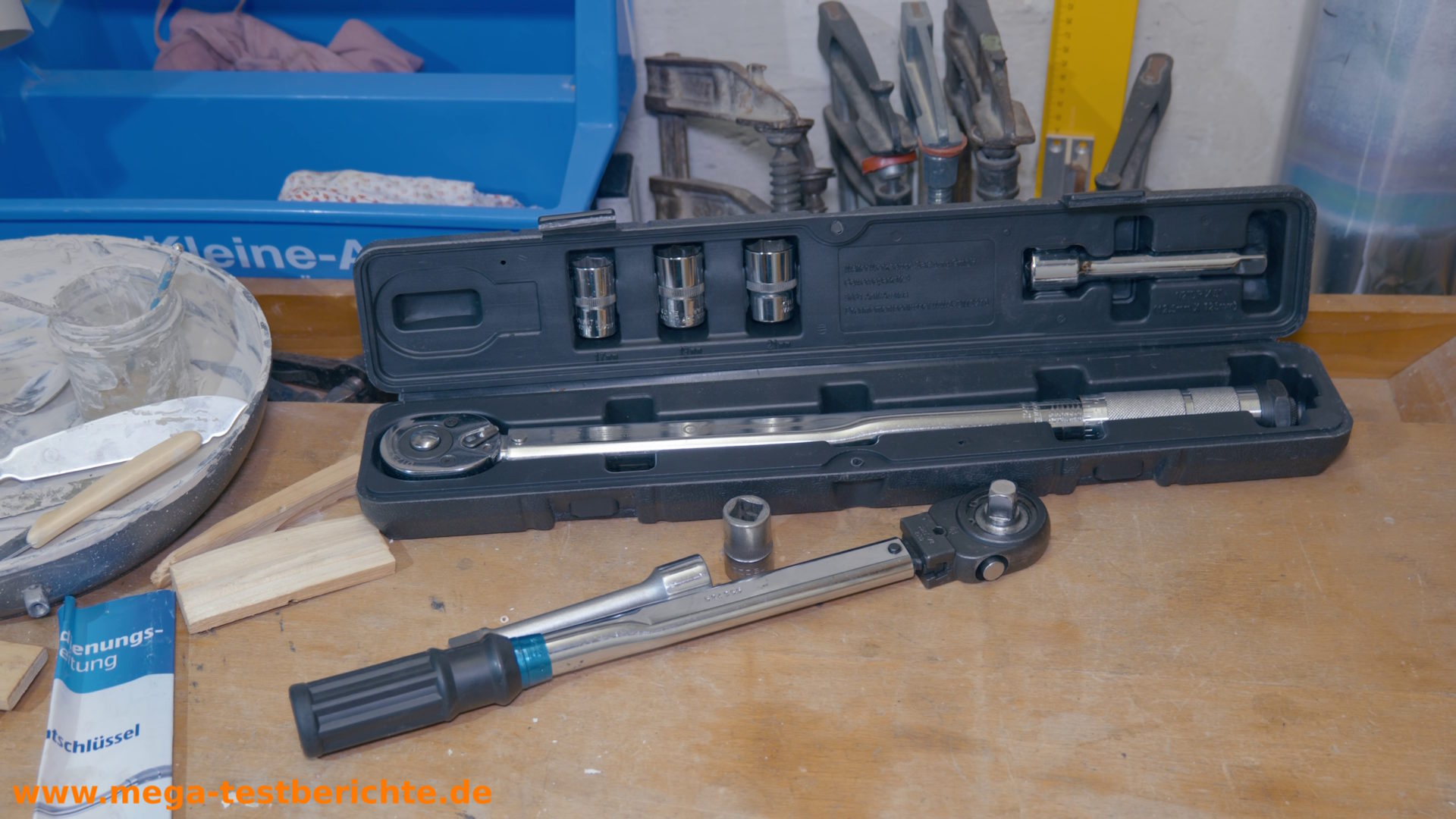

- Das kann man von Hand machen, ABER, um diesen Anzugswert einzuhalten, benötigst du einen Inbus mit Newtonskala oder einen Drehmomentschlüssel. Kostenpunkt 30 Euro, Link unter dem Video.

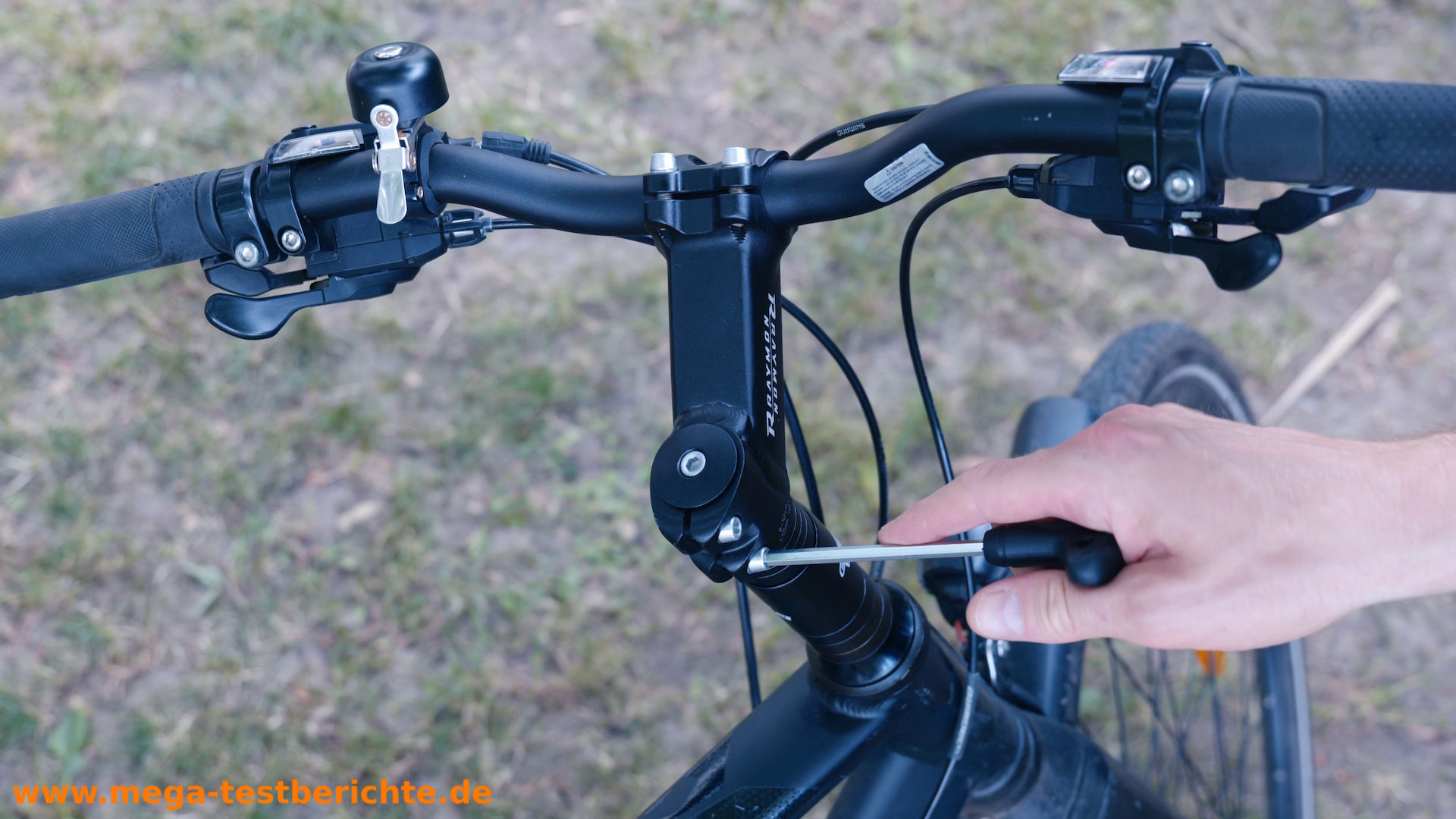

- Beide Schrauben werden nun abwechselnd in kleinen Zügen angezogen.
- Achtung! Niemals erst eine Schraube voll anziehen und dann erst die andere!
- Nicht vergessen! Zu guter Letzt ziehen wir noch die beiden Klemmschrauben des Lenkers an! Mit Gefühl, fest, nicht überdrehen. Fertig.
